图纸挑数据

CAD 图纸铺成底图后，图上的线条、文字和标注很多，真正要做效果的往往只有其中几样。本篇介绍如何用图纸工具挑出需要的数据：先关掉不要的图层，再按条件查询或直接在图上拾取实体，把它们收成要素，最后改样式、加到时间轴。示例是让总平面图里的用地红线亮起来。

图层

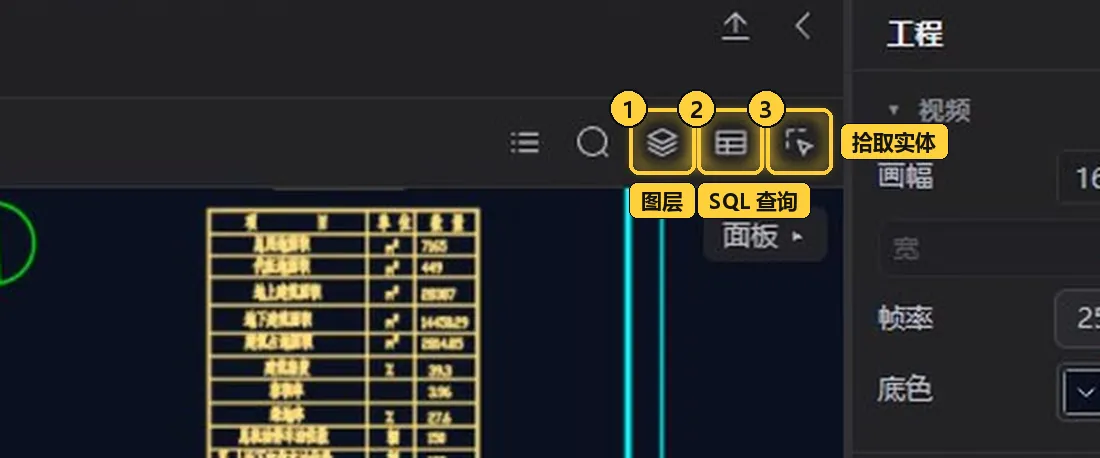

铺好图纸后，「编辑地图」工具栏的右端会多出几个图纸工具。本篇用到其中三个：

1. 图层：开关图纸里的各个图层，播放器里的画面也跟着变；再点一次收起面板。
2. SQL 查询：按条件和范围查找实体，查到的结果可以定位，也可以加为要素。
3. 拾取实体：在图上点选或框选实体，按回车把它们收成一个要素；再点一次收起面板。

打开的工具会显示在地图右侧的面板里，面板顶部用标签页（如「SQL」「图层」）区分已经打开的工具。

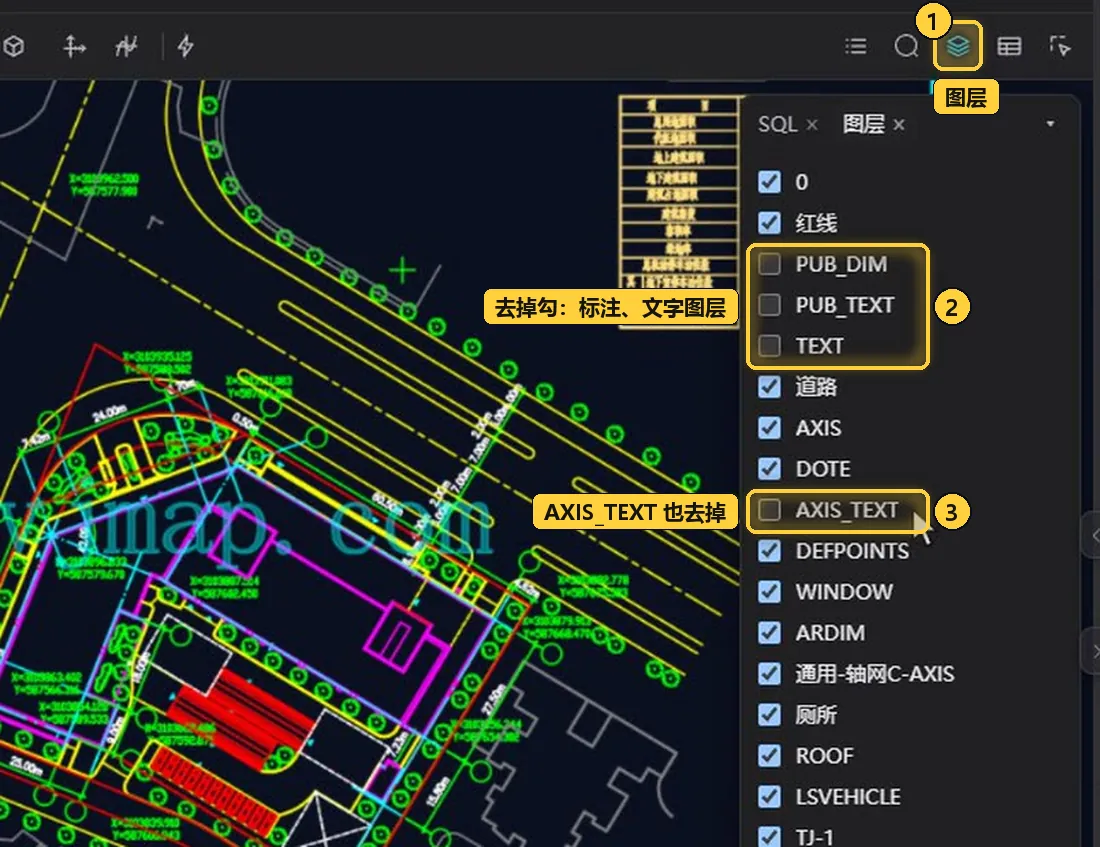

先整理图面：

1. 点「图层」，面板里列出这张图纸的所有图层，每个图层前面有一个勾选框。
2. 去掉文字和标注图层前面的勾。示例里去掉的是 PUB_DIM、PUB_TEXT、TEXT 和 AXIS_TEXT。
3. 这些图层上的文字、标注就不再显示，图纸看起来更干净，后面挑实体时也不容易点错。

1. 图层：打开图层面板。
2. 标注、文字图层：去掉 PUB_DIM、PUB_TEXT、TEXT 的勾。
3. AXIS_TEXT：轴网文字也一并去掉。

按条件查询

知道要的实体在哪个图层上时，用 SQL 查询可以一次把它们全部找出来。

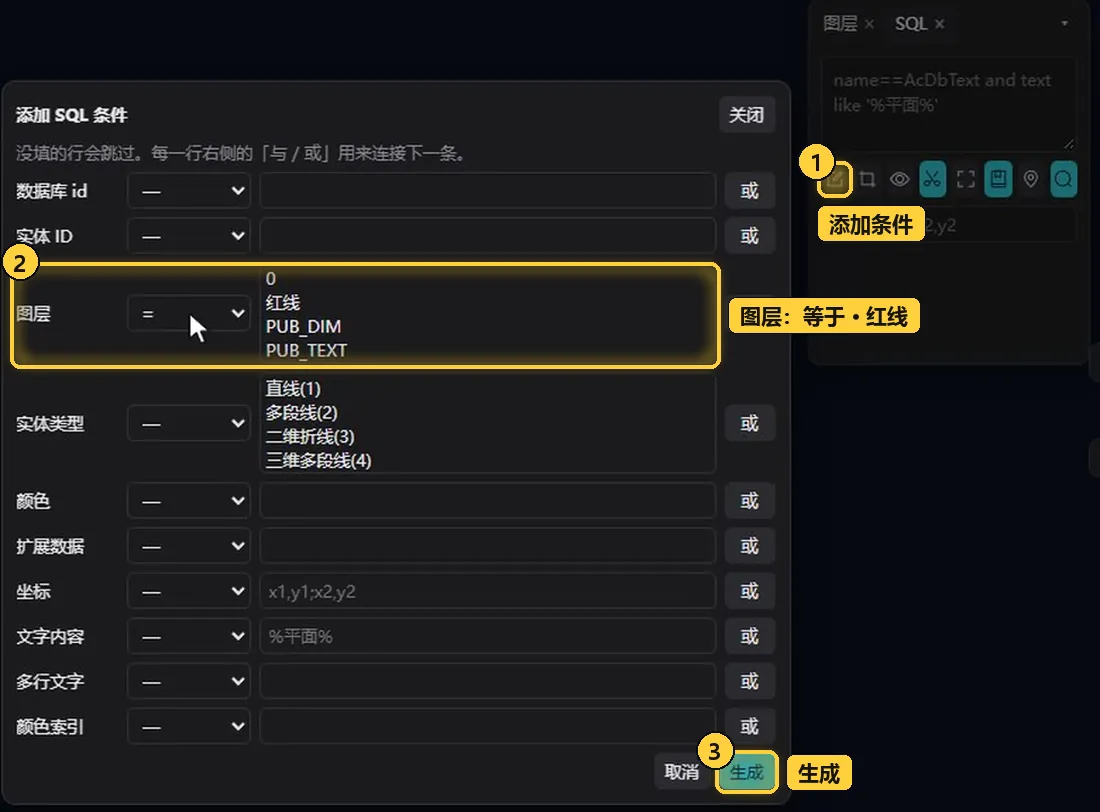

1. 点「SQL 查询」，面板切到 SQL 页：上方是条件输入框（空着时显示示例 name==AcDbText and text like '%平面%'），中间是一排按钮，下方是「范围 x1,y1,x2,y2」输入框。
2. 不熟悉条件写法时，点这排按钮最左边的「添加条件」，打开「添加 SQL 条件」对话框。
3. 在「图层」这一行，左边选「=」（等于），右边的列表里选「红线」。
4. 点「生成」，条件就自动写进上方的输入框。

1. 添加条件：打开「添加 SQL 条件」对话框。
2. 图层：运算符选「=」，图层选「红线」。
3. 生成：把填好的行转换成查询条件。

对话框里可以按「数据库 id」「实体 ID」「图层」「实体类型」「颜色」「扩展数据」「坐标」「文字内容」「多行文字」「颜色索引」设置条件。正如对话框顶部的提示：没填的行会跳过，每一行右侧的「与 / 或」用来连接下一条。

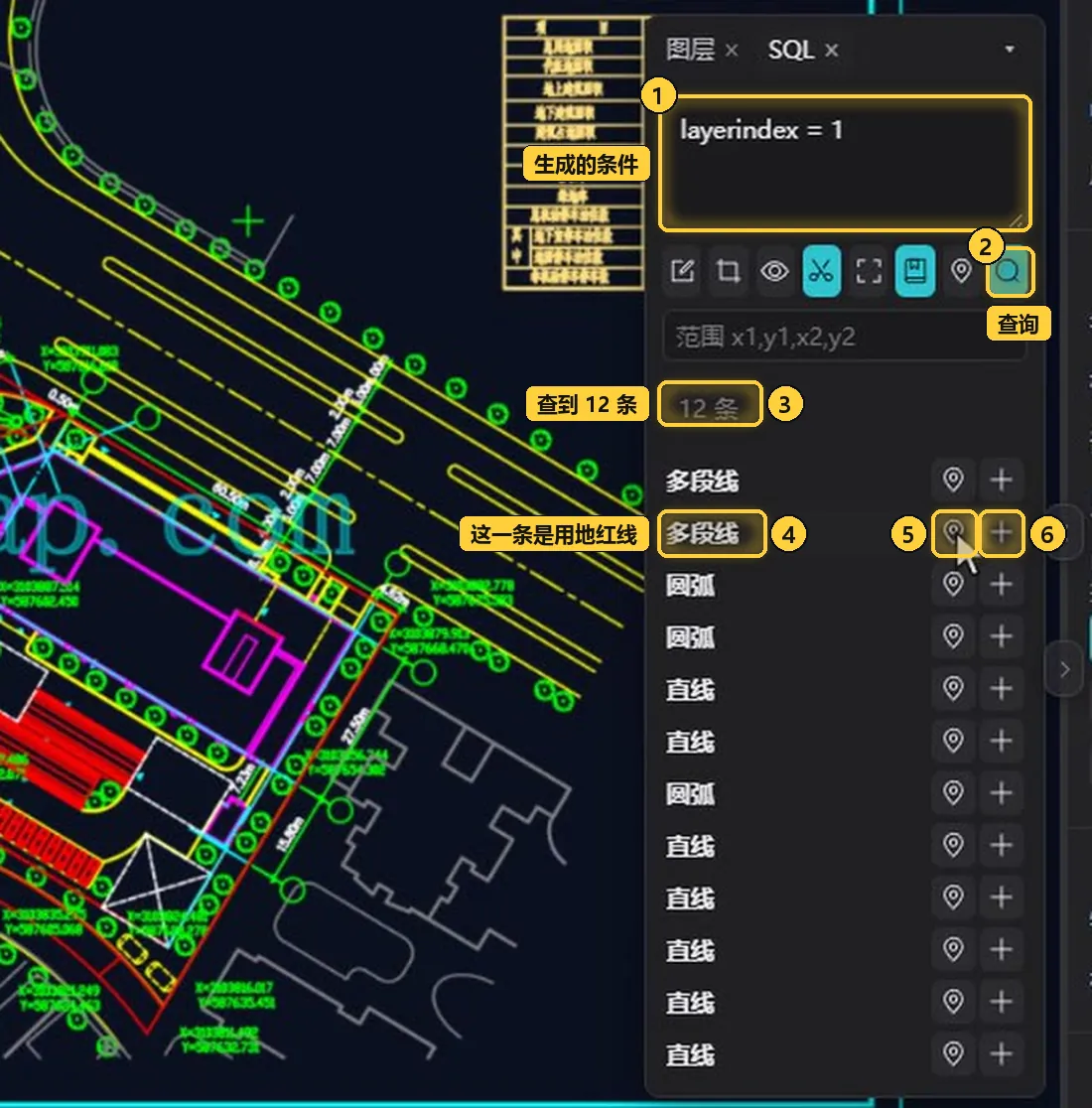

条件生成后开始查询：

1. 点按钮行最右边的「查询」，红线图层上的实体都会列在下方，并显示一共查到几条。
2. 每条结果显示实体类型（如多段线、圆弧、直线），右侧有两个按钮。
3. 点结果里的定位按钮，地图会跳到这个实体，便于在图上确认。示例里第二条多段线就是用地红线。
4. 确认无误后点它的加号，把它加为要素。右下角会提示「已加入「多段线」」。

1. 生成的条件：示例生成的是 layerindex = 1，也可以直接在这里手写条件。
2. 查询：按条件执行查询。
3. 结果条数：示例查到 12 条。
4. 用地红线：通过定位确认，这一条多段线就是用地红线。
5. 定位：地图跳到该实体所在的位置。
6. 加为要素：把这条实体加到「我的要素」里。

在图上拾取

不方便写条件时，可以直接在图上用鼠标挑选。

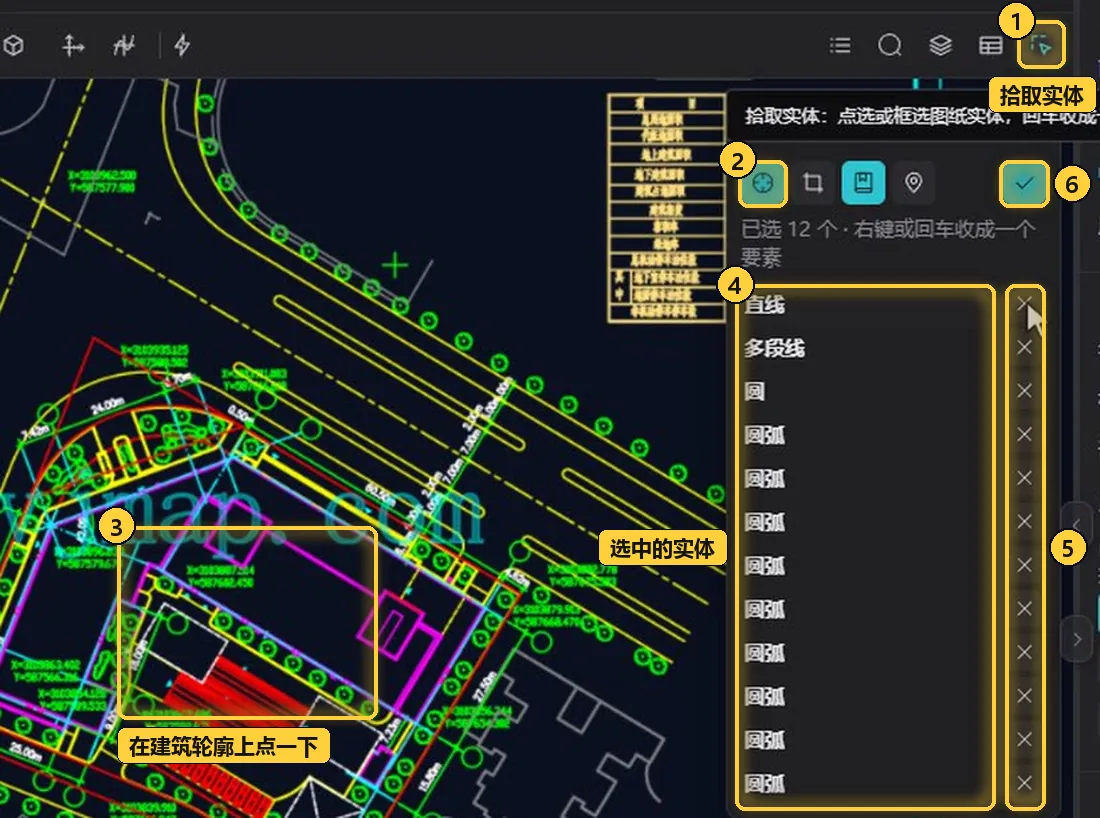

1. 点「拾取实体」，面板切到拾取页，再点最左边的「点选」。面板里会提示：点选或框选，右键、回车确定，Esc 取消。
2. 在要挑的位置点一下，例如新建建筑的轮廓，附近的实体都会被选进来。面板显示「已选 12 个 · 右键或回车收成一个要素」，下面逐条列出选中的实体。
3. 不需要的实体，点它右侧的叉去掉。
4. 点右上角的对勾，或按 Enter，把选中的实体收成一个要素。右下角会提示「已收成要素「拾取 12 个」」。

1. 拾取实体：打开拾取面板。
2. 点选：在图上单击即可选中实体。
3. 点选位置：在新建建筑的轮廓上点一下。
4. 选中的实体：列出本次选中的所有实体，如直线、多段线、圆、圆弧。
5. 叉：把不需要的实体从选择里去掉。
6. 对勾：收成一个要素，效果和按 Enter 相同。

三种工具各有分工，可以配合使用：

加上效果

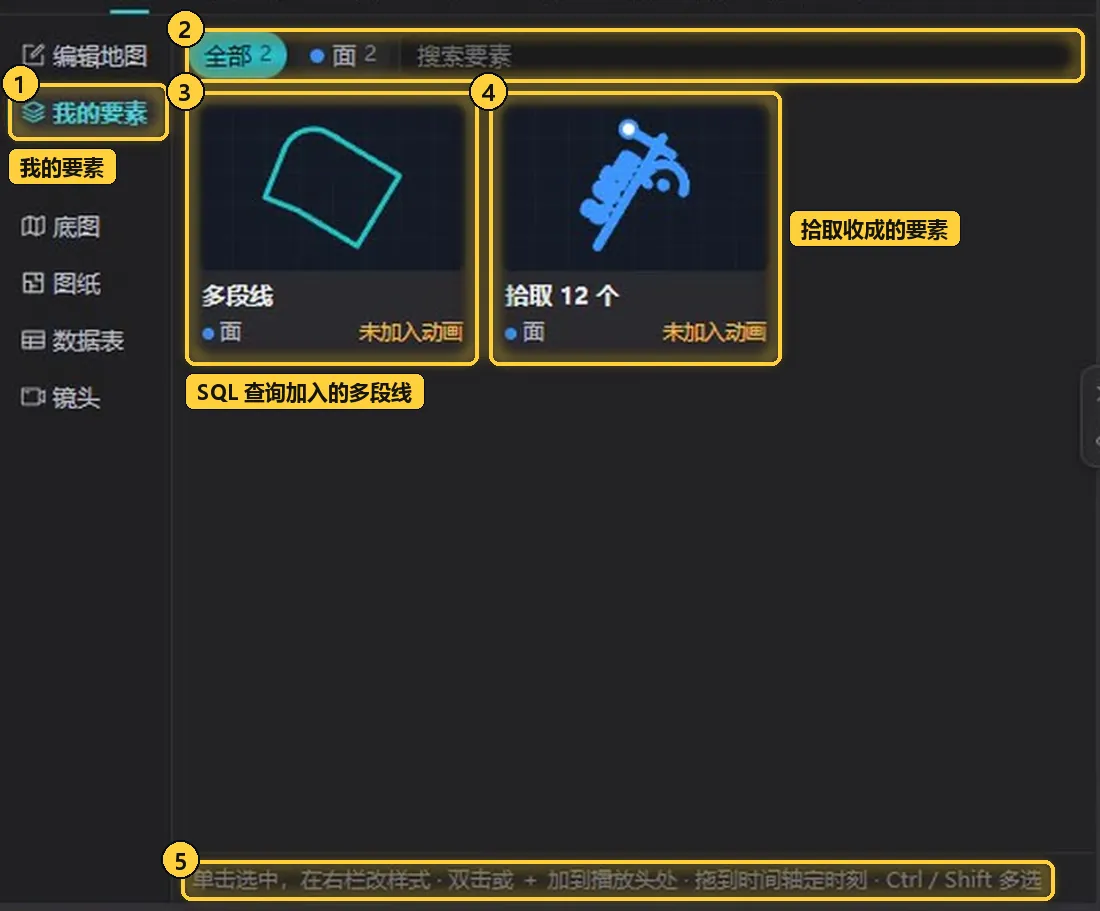

挑出来的数据都放在「我的要素」里，可以像普通要素一样改样式、加动画。

1. 我的要素：左侧导航里的这一项，集中存放加为要素的数据。
2. 筛选与搜索：「全部」「面」显示各类要素的数量，右边可以搜索要素。
3. 多段线：用 SQL 查询加入的用地红线。
4. 拾取 12 个：拾取实体收成的要素。两张卡片都标着「面」和「未加入动画」。
5. 操作提示：单击选中，在右栏改样式；双击或点 + 加到播放头处；拖到时间轴可以指定时刻；按 Ctrl / Shift 多选。

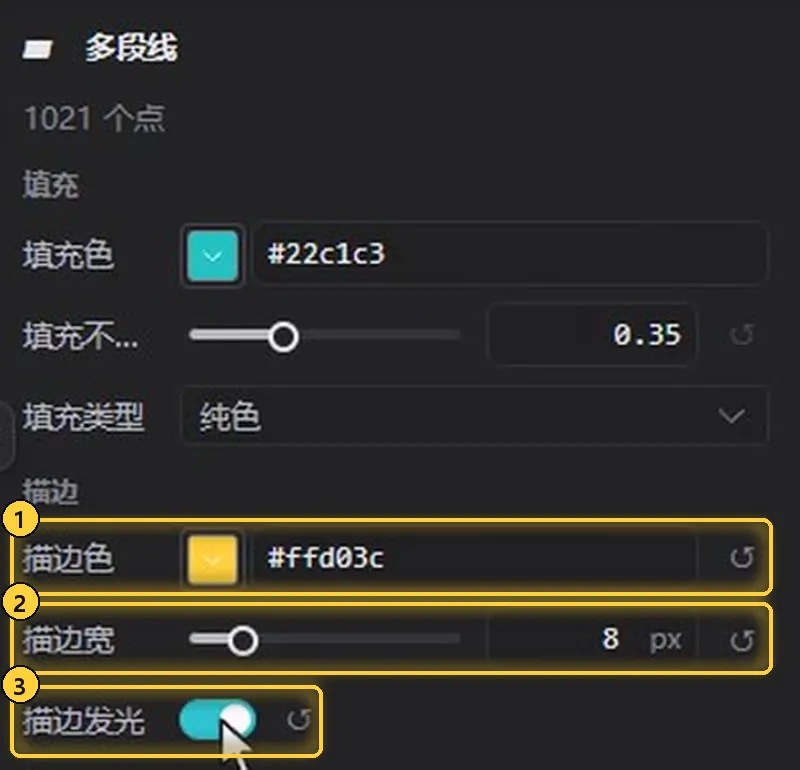

改样式：

1. 在「我的要素」里单击「多段线」卡片，选中用地红线。右栏显示它的样式设置，分为「填充」「描边」「拉伸」几组。
2. 在「描边」组里，把描边色换成黄色、描边宽设为 8，再打开「描边发光」。

1. 描边色：换成黄色（示例为 #ffd03c）。
2. 描边宽：拖动滑块或直接输入 8，单位 px。
3. 描边发光：打开开关，描边带上发光效果。

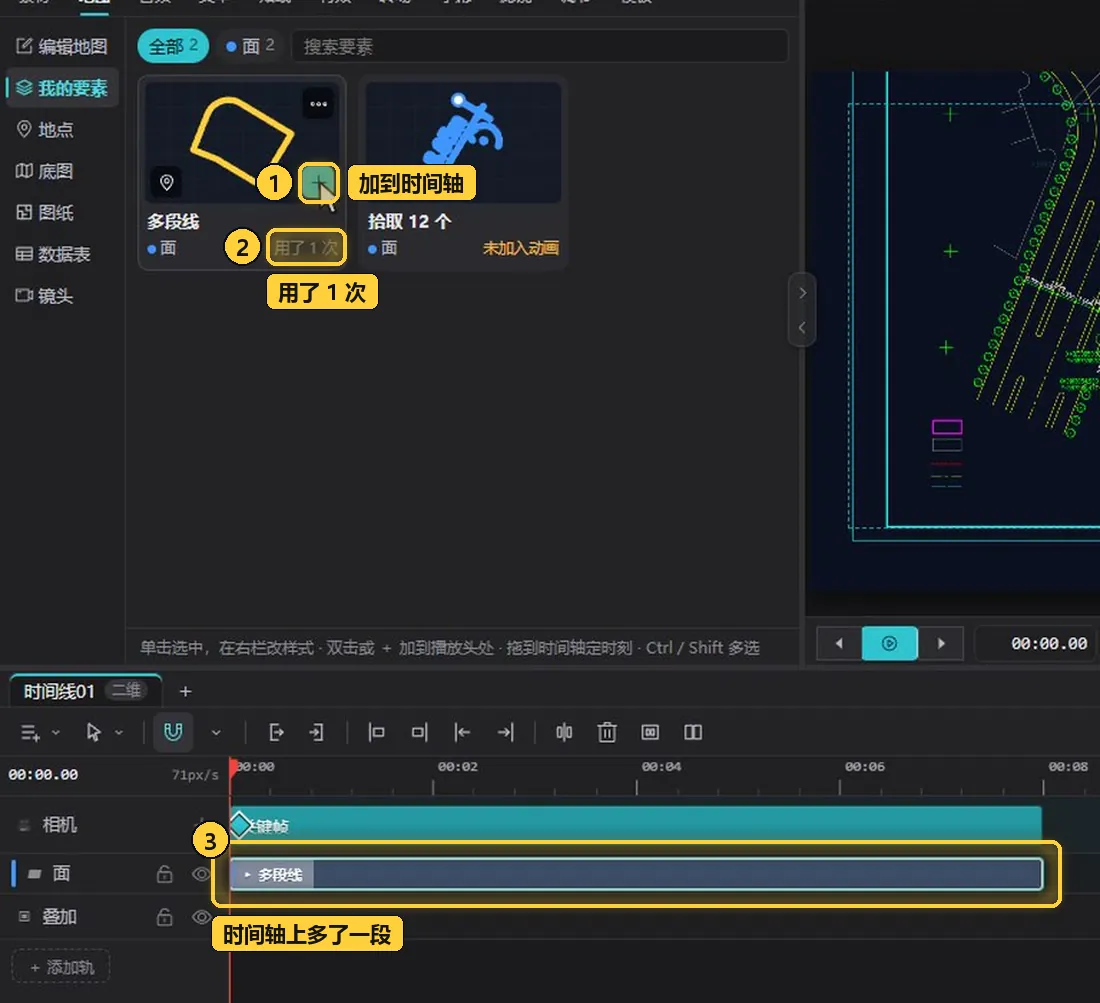

加到时间轴并播放：

1. 选中的卡片右下角会出现加号，点它把要素加到时间轴，界面右下角会提示「已加入 1 个片段」。
2. 时间轴上多出一条「面」轨，轨上是一段「多段线」片段；卡片上的「未加入动画」变成「用了 1 次」。
3. 此时右栏切换为这个片段的设置，在「样式」页可以选择「描边淡入」「呼吸脉冲」「边沿发光」等预设效果。

1. 加号：把要素加到时间轴。
2. 用了 1 次：表示这个要素已经用在动画里。
3. 新片段：时间轴上多了一段「多段线」。

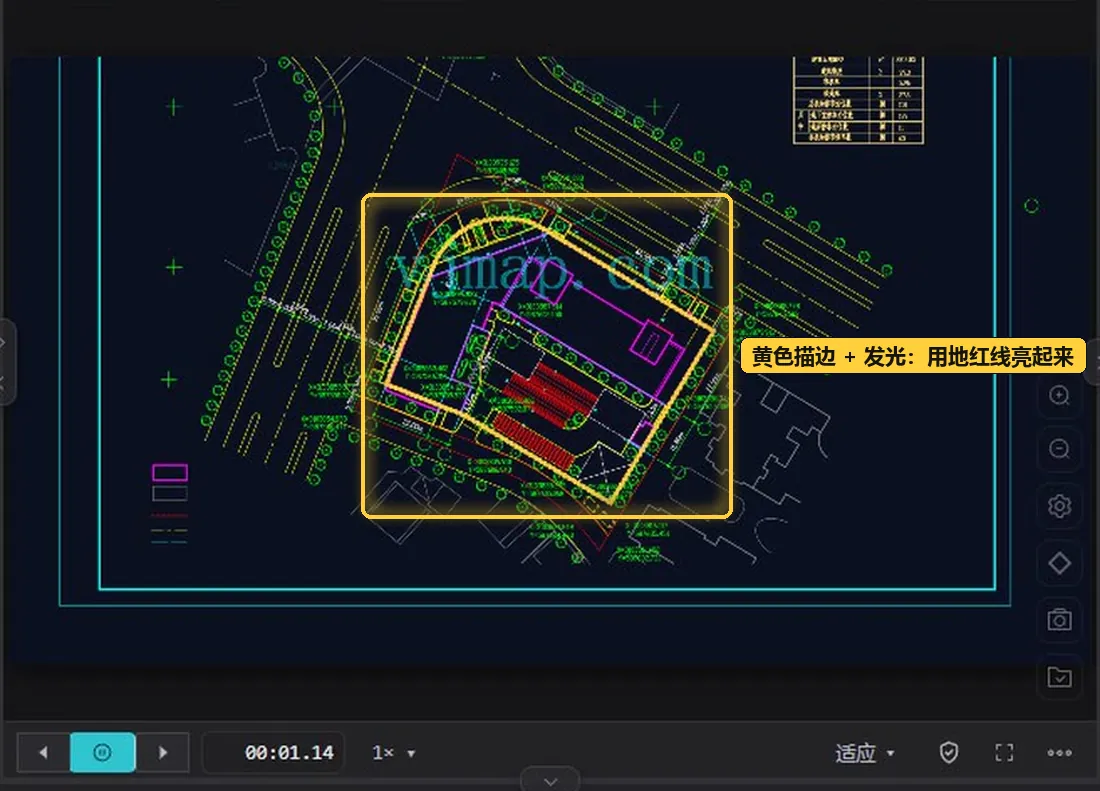

从头播放，用地红线就以黄色发光描边亮了起来：

下一步

除了使用 CAD 图纸，也可以自己画一张图做底图，见 手动绘制。要素样式和动画的更多设置，可以看 样式、动画与关键帧。
