6 种输入格式
5 种输出：DXF / SVG / JSON / webcad / HTML
≤ 8 次每图大模型调用（可关）
2–3 秒普通 CAD 打印页
5 种转换预设
Results
转换效果
左为输入，右为转换得到的 CAD

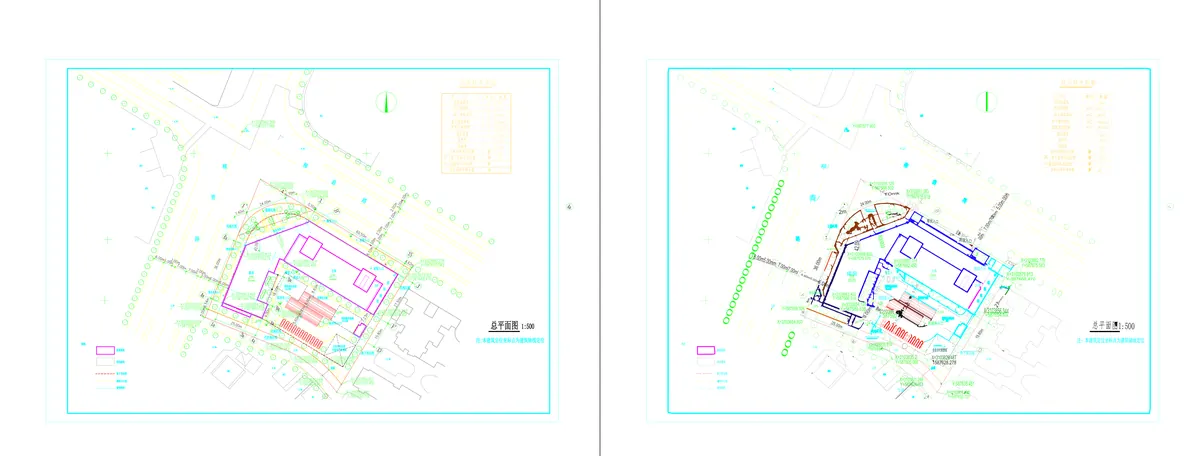

总平面图 PDF → CAD矢量读取 · 文字、标注、表格与重复符号

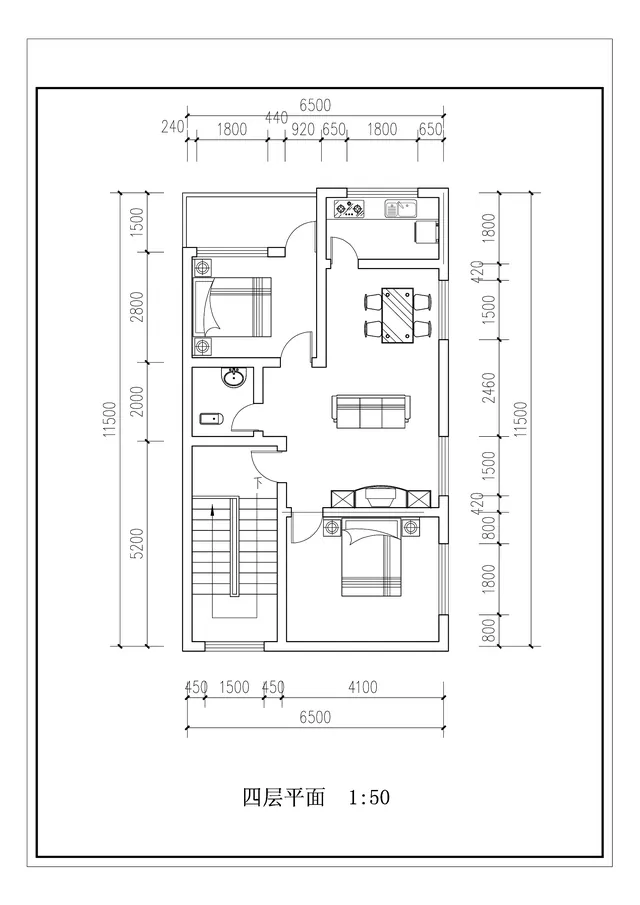

建筑平面图扫描件输入样例

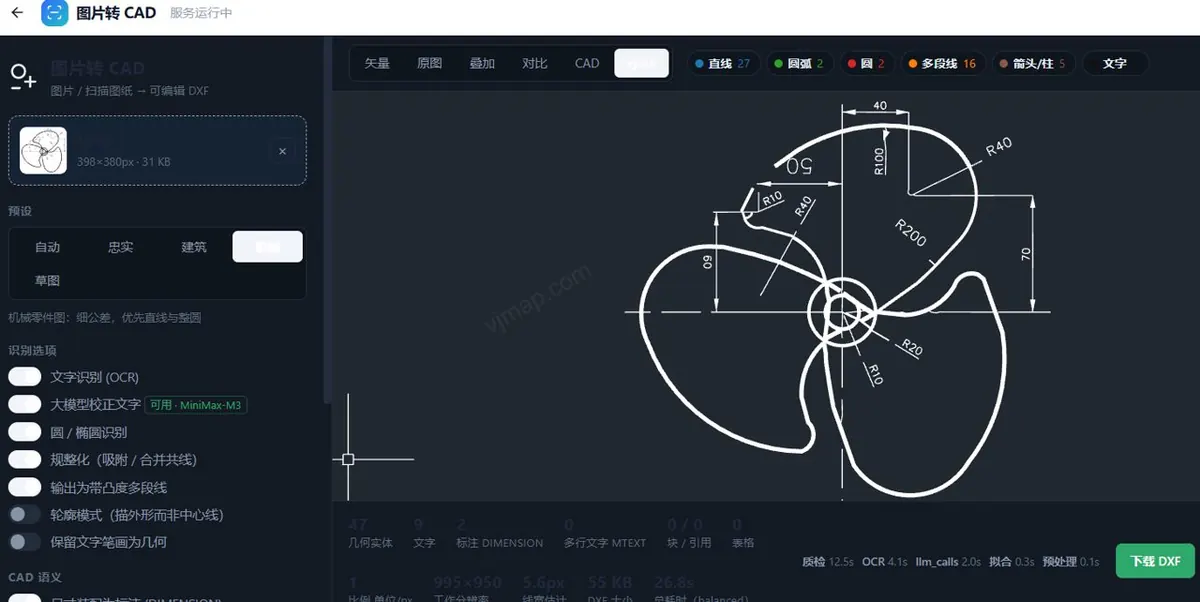

机械零件图几何实体、文字与尺寸
Workflow
四步变回 CAD
- 01
上传
图片或 PDF；多页 PDF 先选页
- 02
自动转换
去水印、矢量化、OCR、装配标注、识别表格
- 03
核对精修
矢量 / 原图 / 叠加 / 对比 / CAD 多视图核对，在 WebCAD 中修改
- 04
下载
下载 DXF；需要 DWG 时发布到唯杰地图服务
Capabilities
转出来的是 CAD，不是一堆线
中心线矢量化
直线、圆弧、圆、椭圆、多段线、箭头、填充与虚线。
按墨色分层
RED / BLUE / BLACK 等按颜色分层，也可按实体类型分层。
OCR 文字层
中文使用 CJK 字体，低置信文字二次识别。
尺寸标注
装配为 DIMENSION 实体，并自动推断出图比例。
表格识别
标题栏、明细表放在 TABLE 图层。
多行说明
技术要求等多行文字合并为 MTEXT。
重复符号成块
出现 3 次以上的符号自动做成块（BLOCK + INSERT）。
PDF 直读
矢量页直接读取线条与文字，转曲文字用 OCR 识别，网址水印自动剔除。
全图约束规整
轴向对齐、T 接头闭合、同心等径。
FAQ
常见问题
能 100% 还原原图吗？
不能。结果是算法估计，建议在 CAD 中复核，可直接在 WebCAD 中修改。
出图比例怎么确定？
默认根据尺寸标注自动推断，也可以手动指定比例。
多页 PDF 怎么转？
一次转一页，先选择需要的页面。
对服务器配置有要求吗？
按低配 CPU 设计，大模型是可选项，关闭后仍可完成几何与文字识别。
转换结果保留多久？
每个账号保留最近 24 份结果；同时最多转换 2 张，其余排队。
