钻孔三维地质建模
钻孔三维地质建模
一张钻孔分层表，
一个可剖切的三维地质体

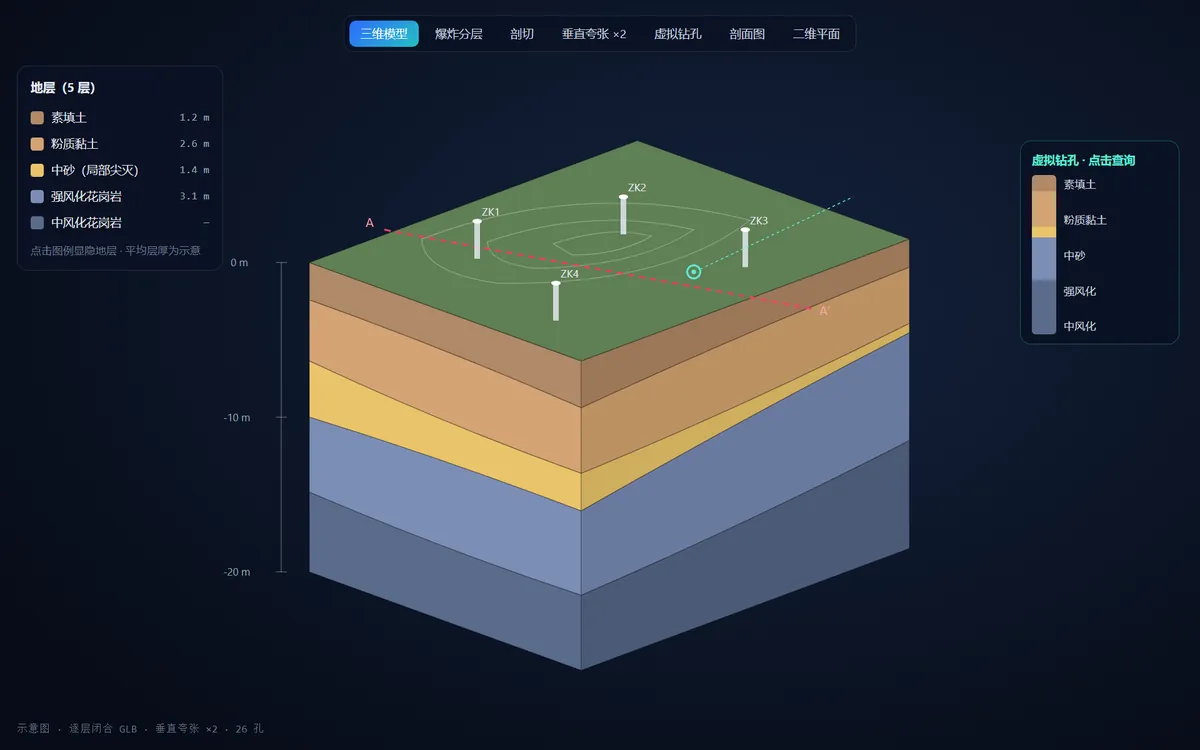

用厚度场插值算出各地层接触面，层与层互不穿越、精确通过钻孔，尖灭也有表达；逐层输出闭合的 GLB 模型，在 vjmap3d 或 Cesium 中爆炸分层、剖切、垂直夸张、虚拟钻孔。离散高程点还能生成三角网与等值线，并加断层约束。
用这份钻孔分层表生成三维地质模型，并切一条 A–A′ 剖面开始使用
8 层全部水密
香港启德 86 孔公开数据
香港启德 86 孔公开数据
约 13 秒建模
86 孔 8 层 · 8 m 格距
86 孔 8 层 · 8 m 格距
86 孔公开数据端到端建模
~13 秒86 孔 8 层建模耗时
3 套展示模板：三维 / 地球 / 二维
11 个命令行子命令
4 种合成数据预设
Workflow
在智能体对话里完成
- 01
上传钻孔表
导入并检查层序；层序冲突时列出相关孔号请你确认
- 02
建模
厚度场插值，逐层闭合，精确过钻孔
- 03
生成页面
vjmap3d 三维场景、Cesium 地球或二维平面图
- 04
分析出图
切剖面、查虚拟钻孔、出体积与层厚统计
Capabilities
从钻孔到剖面，一条链路
智能导入
自动识别列名、换算深度与标高、检测 X / Y 方向，并出校验报告。
层序推断
层序冲突时列出相关孔号，由你确认。
层饼建模
层间不穿越、精确过钻孔，尖灭由厚度零等值线表达。
三维交互
图例显隐、爆炸分层、剖切、垂直夸张、点击查询。
虚拟钻孔
点哪查哪，在浏览器端完成，无需后端。
剖面图
折线剖面输出 SVG / PNG，并能立进三维模型。
二维平面图
各层覆盖区、层厚图，在图上画剖面线。
统计与报告
体积、层厚统计与留一交叉验证。
三角网与等值线
约束三角网 + 普通克里金插值，计曲线、示坡线，支持正 / 逆 / 走滑断层约束。
Input & Output
输入与输出
| 类别 | 格式 |
|---|---|
| 输入 | 钻孔分层表 Excel / CSV / JSON；高程点 CSV / XLSX / GeoJSON；断层线、红线 GeoJSON |
| 三维模型 | 逐地层 GLB、OBJ / MTL、属性 model.json、层面格网 |
| 图件 | 剖面 SVG / PNG、地图层与等值线 GeoJSON、contours.svg |
| 报告 | report.html、stats.csv |
FAQ
常见问题
模型是实测结果吗？
不是。钻孔之间是插值推断，系统会给出留一交叉验证误差；工程使用需要勘察单位复核。
必须提供坐标系吗？
只在本地预览时可以不提供；要叠加底图、使用 Cesium 或输出二维平面图时必须提供。
有互层或透镜体怎么办？
需要按层号而不是岩性名称分层；专门处理这类数据的体素路线尚未提供。
能做断层三维体或 3D Tiles 吗？
本期不提供；但三角网与等值线可以加入断层约束。
在哪里使用？
在唯杰地图智能体平台中上传钻孔表即可，案例中心提供「钻孔地层三维模型」和「高程点三角网与等值线」两个带示例文件的案例。
