# 全文搜索

在制造业、建筑设计和工程管理等相关领域，CAD图纸是核心资产，但海量图纸的管理与检索长期存在三大痛点：

  • 全文检索难：传统方式需逐张打开图纸人工查找，耗时耗力；-

  • 相似图纸匹配低效：设计师常需复用历史图纸，但人工比对相似度误差率高；

  • 精准搜索依赖经验：非专业人员难以通过模糊描述快速定位图纸内容。

    为此，唯杰地图 (opens new window) https://vjmap.com 推出三项智能搜索方案：

  • CAD图纸秒搜：基于现代化全文搜索和索引引擎，秒级检索图纸内所有文字、图层、块名称、线型名称等，支持多条件组合查询；

  • 相似度搜索：采用SIFT算法和深度学习模型，提取几何特征与拓扑结构，精准匹配相似图纸；

  • AI语义搜索：通过大模型解析自然语言指令（如“找查找半径为10的红色的圆”），直接查出具体图中符合条件的圆。

    通过这三项技术，让图纸从“沉睡的档案”变为“可对话的数据资产”。

# 一、CAD图纸秒搜

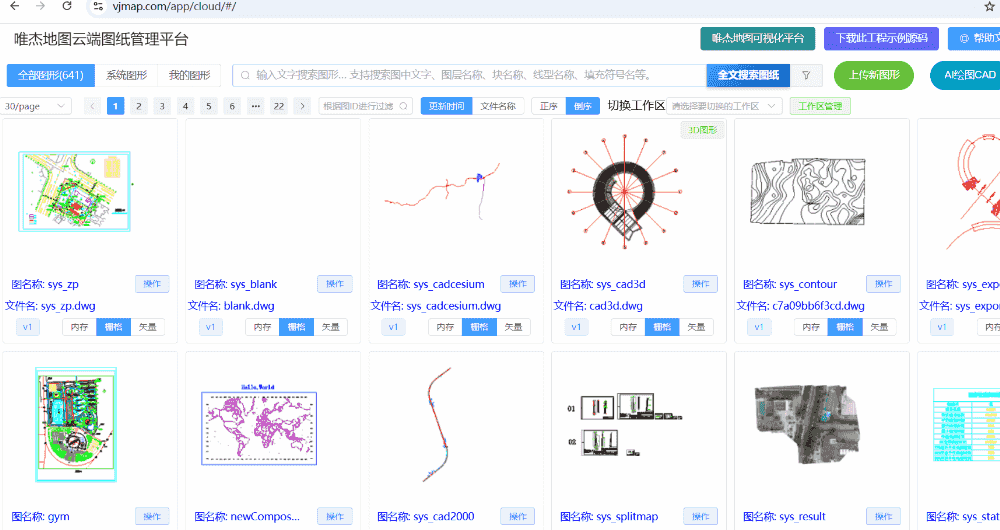

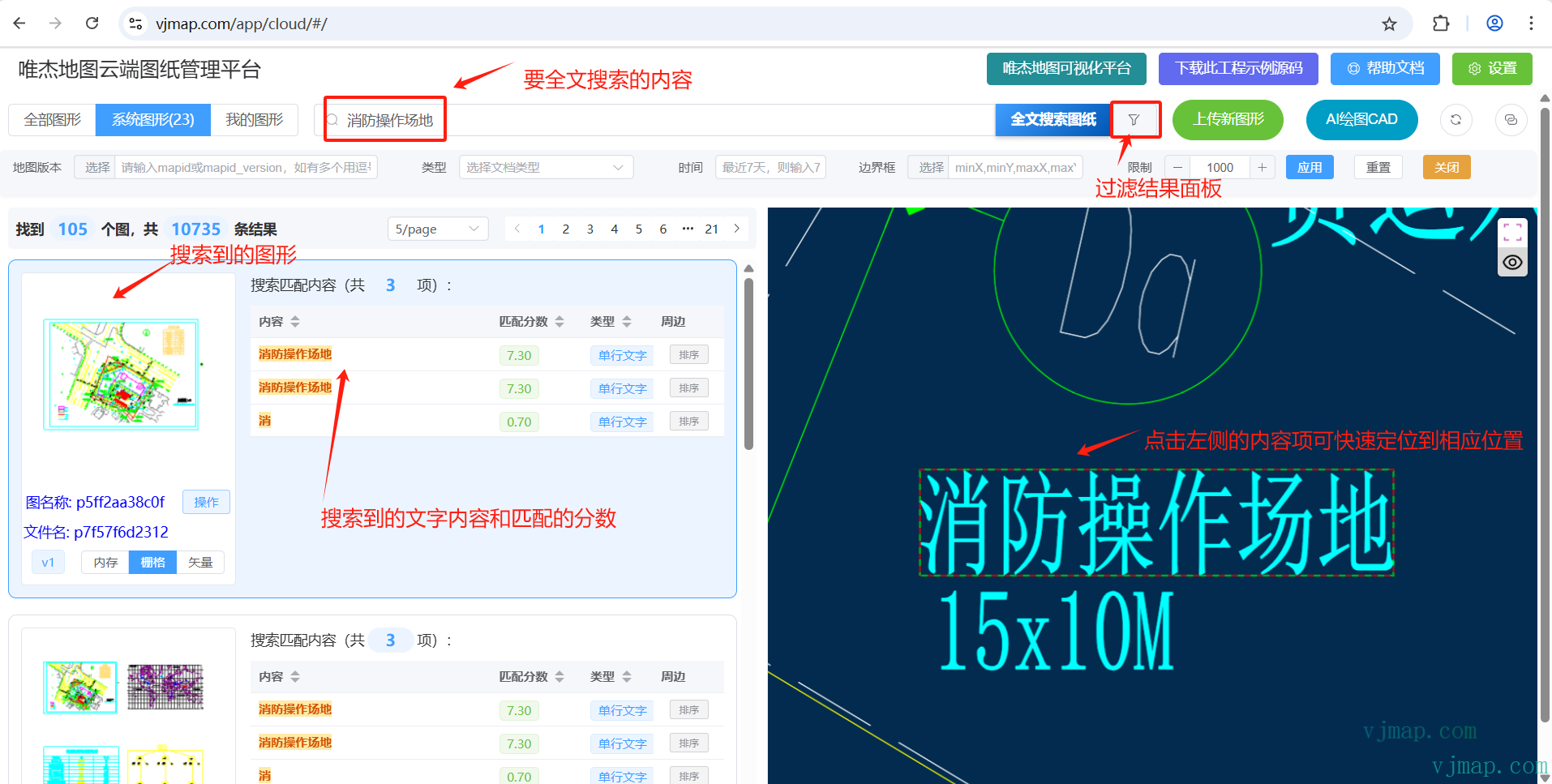

进入唯杰地图云端管理平台 (opens new window) 在搜索框输入要查询的内容，即可秒搜所有相关的图纸，实现图文并茂的方式呈现。

# 1.1 搜索入口

  • 在顶部导航栏的搜索框中输入要搜索的内容
  • 支持搜索图中文字、图层名称、块名称、线型名称、填充符号名等

# 1.2 搜索建议

  • 输入过程中会实时显示搜索建议
  • 点击建议项可以快速填充搜索内容

# 1.3 高级过滤

  • 点击搜索框右侧的过滤图标
  • 在下拉菜单中选择"高级过滤选项"

# 1.4 过滤条件说明

  1. 地图版本

    • 可以输入mapid或mapid_version
    • 多个版本用逗号分隔
    • 点击"选择"按钮可以从列表中选择地图

  2. 文档类型

    • 支持多种类型的选择：
      • 单行文字 (1)
      • 多行文本 (2)
      • 属性注记 (3)
      • 块属性注记 (4)
      • 图层 (5)
      • 块名称 (6)
      • 线型名称 (7)
      • 填充符号名称 (8)
      • 用户自定义 (9)
    • 可以多选

  3. 时间范围

    • 支持两种格式：
      • 天数：如"7"表示最近7天
      • 日期范围：如"2024-01-01~2024-01-31"

  4. 边界框

    • 格式：minX,minY,maxX,maxY
    • 点击"选择"按钮可以从地图上选择范围, 通过范围可以查询所有图纸中相同范围内的文字

  5. 结果限制

    • 可以设置返回结果的最大数量
    • 范围：1-10000
    • 默认值：1000

# 1.5 刷新索引

  • 在过滤下拉菜单中选择"刷新全文索引数据"
  • 用于更新搜索索引，确保搜索结果最新

# 1.6 清除过滤

  • 在过滤下拉菜单中选择"清除所有过滤"
  • 快速清除所有已设置的过滤条件

# 1.7 使用技巧

  • 多个关键词用空格分隔可以进行组合搜索
  • 点击某个结果项的"排序"按钮，可以将其设为参照点, 其他结果项会显示到该点的距离，并可以按距离排序

# 1.8 后台配置

图纸全文搜索配置

可通过搜索关键词对所有图纸进行全文搜索，在 config.json 中的默认配置如下：

"fullsearch": {
    "disable": false,
    "disable_index_hidden_maps": false,
    "disable_index_password_protected_maps": true,
    "disable_default_workspace": false,
    "batch_size": 1000,
    "sync_delay_minutes": 0,
    "cron_fullsearch_hour": 5,
    "linetype_max_num": 50,
    "pattern_max_num": 50
}
1
2
3
4
5
6
7
8
9
10
11

每项说明：

  • disable 是否禁止全文搜索，默认false. (注：默认开启全文搜索)
  • disable_index_hidden_maps 是否禁止索引隐藏的图形，默认false
  • disable_index_password_protected_maps 是否禁止索引有密码保护的图形，默认true
  • disable_default_workspace 是否禁止对默认工作区的图纸进行索引，默认false。注：可在工作区管理里面对其工作区是否允许索引进行设置
  • batch_size 批处理条数，默认1000
  • sync_delay_minutes 当图有更新时，延迟几分钟后自动建立索引。如为0表示图有更新时不更新索引。如设置为3表示，当图更新时，2分钟后自动更新索引。默认为0
  • cron_fullsearch_hour 定时同步更新索引的时间，默认为5，表示早上五点全部定时更新所有图纸索引。如果设置为-1表示不定时同步更新。
  • linetype_max_num 线型符号大于多少时不建立索引，默认50
  • pattern_max_num 填充符号大于多少时不建立索引，默认50

注：默认全文索引的策略为：允许全文搜索，并且每天早上五点自动同步更新索引。如果有实时更新索引需求请设置sync_delay_minutes为2(官网示例为2)。或当有图纸更新时，在云端管理平台全文搜索菜单中选择“刷新全文索引数据”来同步索引。

# 二、CAD图相似度匹配

图像相似度匹配通过向量化的方法，主要分为特征提取、向量表示和相似度计算三个步骤。

  • 1、特征提取 将图像转换为高维特征向量是匹配的基础，常用方法包括： 传统算法：如SIFT（尺度不变特征变换）、SURF（加速稳健特征）、ORB（定向FAST）等，提取局部关键点及其描述子。 深度学习方法：使用CNN（卷积神经网络）提取全局或局部特征，生成更具语义信息的向量
  • 2、 向量表示 向量化：将提取的特征整合为固定长度的向量
  • 3、相似度计算 通过距离或相似度度量比较向量： 欧氏距离：计算向量间的直线距离，适用于空间分布相似性 余弦相似度：衡量向量方向一致性。 汉明距离：用于二进制哈希向量（如感知哈希），统计不同比特数

image-20250506194555461

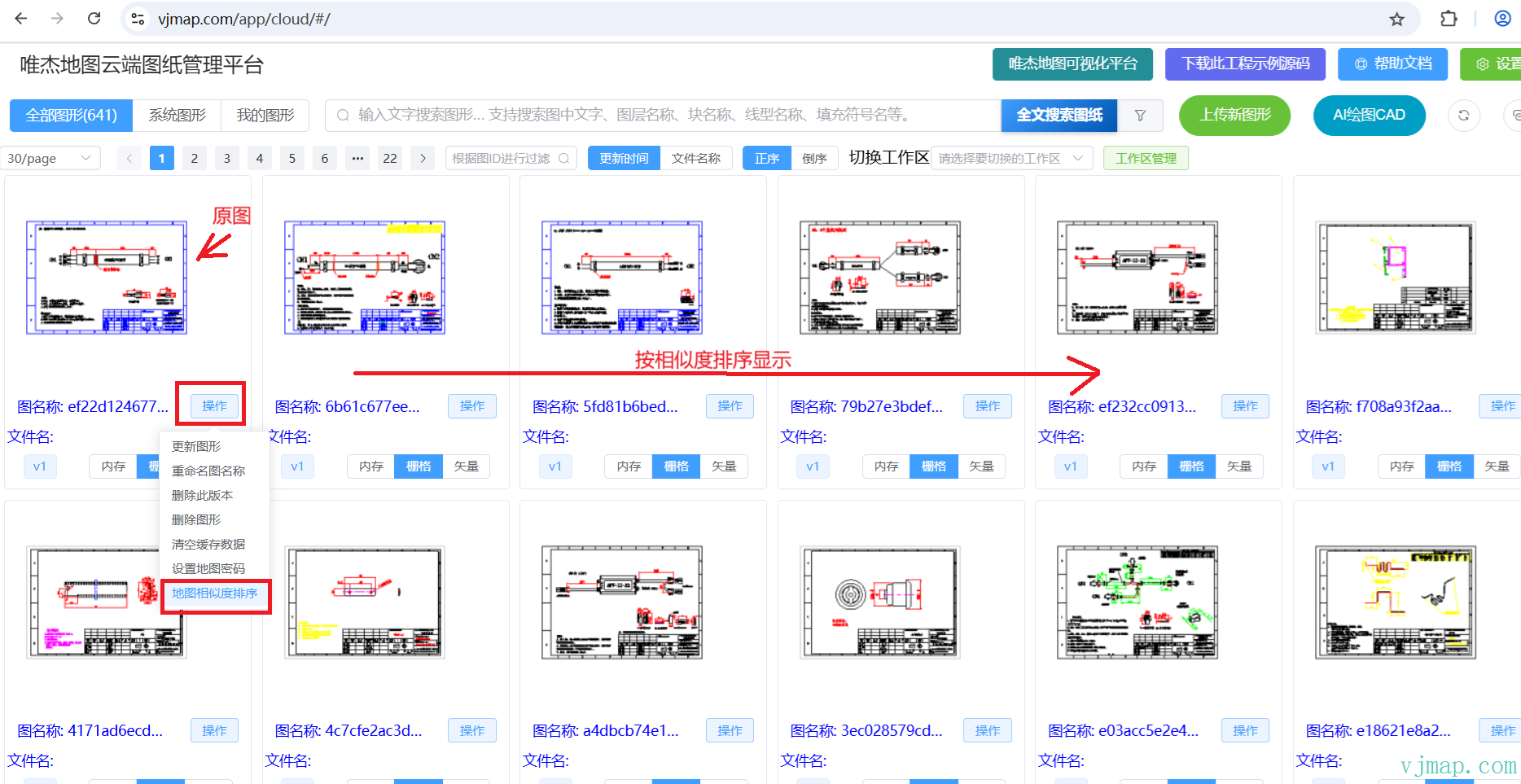

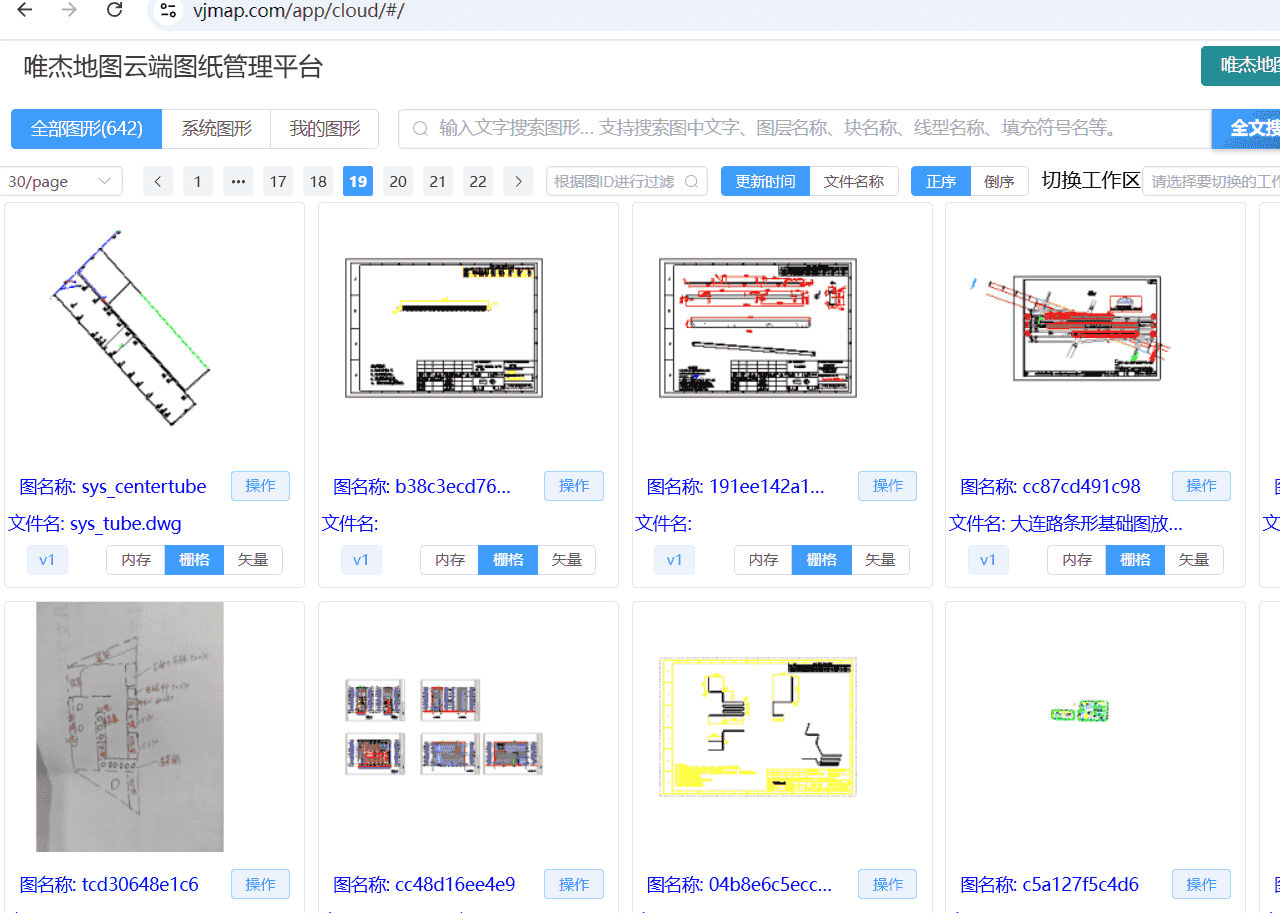

在唯杰地图云端管理平台 (opens new window) 中，在要匹配的图的操作菜单下面，点击地图相似度排序, 返回的结果会按与此图的相似度进行排序。

# 三、AI智能查询

对于具体的CAD图，可通过AI语义的方式对图中内容进行查询。

可在 唯杰地图云端管理平台 (opens new window)中，打开地图。点击工具栏上面的AI数据查询 进入 AI数据查询可视化查询工具

示例地址: https://vjmap.com/app/visual/#/query?mapid=sys_zp&version=v1&mapopenway=GeomRender&theme=dark (opens new window)

image-20250303161206288

image-20250303161516621

演示教程
