# 查询示例(自动提取中心线如墙体道路)

# 前言

CAD图纸中的中心线提取是一项关键的几何信息简化技术，在不同领域具有重要应用价值。在建筑类图纸中，通过算法提取墙体的中心线，这种简化后的中心线便于进行空间分析、路径规划或BIM模型重构。对于能源领域，巷道中心线的提取更为关键，它能准确反映地下通道的走向、转折点和连接关系，为设计、逃生路线规划等提供基础框架。本质上，中心线提取实现了从具象图形到抽象拓扑的转换，是CAD数据处理中不可或缺的智能化预处理步骤。 CAD图纸中心线的提取技术，需要设计人员需要手动描画中心线，不仅耗时耗力，而且容易因人为误差影响精度。相比人工操作，自动提取中心线不仅速度更快，还能减少人为错误，确保数据一致性，并支持批量处理大规模图纸。这一技术进步极大降低了人工成本，推动了CAD数据处理向智能化、高效化方向发展。

# 效果展示

提取墙体中心线

提取巷道中心线

视频教程:

https://www.bilibili.com/video/BV14coEY5EdR/

# 基本操作

在唯杰地图管理云平台 (opens new window) 上传要提取中心线的CAD图形，成功打开后，点击“更多功能”里面的“自动提取中心线（如墙体、道路)”

# 界面控制

窗口可拖动：通过标题栏拖动整个设置窗口
底图透明度：使用滑块调节底图透明度（0-1之间）
关闭按钮：点击右上角"关闭"按钮关闭设置窗口

# 中心线提取

# 参数设置

# 平行线距离设置

距离对设置
- 可添加多个距离对
- 每个距离对包含最小距离和最大距离
- 使用"拾距"按钮可以直接从图上测量距离
自动设置
- 点击"自动设置数值参数中其他距离项"可自动计算其他距离参数

这步设置很重要，不同的图纸设置值不同，需要根据实际图纸进行设置。

因为图中可能存在不同的平行线宽，如下图所示，墙体厚度不同，这时候需要增加不同的距离对。

修改完距离选项后，需点击 自动设置数值参数中其他距离项 自动计算其他距离参数

# 数值参数

距离参数
- 中心线段能合并的最大距离 (在此范围之内的中心线将合并成一条中心线)
- 允许的线段断开距离（查找平行线时，如果平行线有断开时，断开距离小于此值将进行合并）
- 中心线段允许的最小距离（如果最后计算出的中心线距离小于此值将被排除)
- 共线容差距离值（判断是否共线的容差距离值）
- 去除重复点容差值（去除重复点的容差距离值）
精度参数
- 精确到小数点后几位（0-10位）
- 双线都重叠的最小比例（0-1）（用于判断平行线是否有中心线）
- 判断平行线斜率角度误差（0-90度）（平行线斜率误差角度）
- 合并中心线斜率角度误差（0-90度）（合并中心线时斜率误差角度）

# 处理选项

是否连接设置允许间隔范围内的线
是否处理合并端点
是否排除小于最小距离的线
是否把相连的线合成一条
中心线是否以GeoJson格式返回 (用于调试数据)
是否显示平行线坐标 (用于调试数据)
是否显示提取的线坐标 (用于调试数据)

# 自动提取中心线

点击"自动提取中心线"按钮
系统会自动分析当前视图范围内的图形并提取中心线

# 手动矩形提取

点击"手动矩形提取中线"按钮
在地图上绘制一个矩形区域
系统会提取该区域内的中心线

# 多边形提取

点击"多边形提取中线"按钮
在地图上绘制一个多边形区域
系统会提取该区域内的中心线

注：如果参数设置对的情况下，因为图形其他元素影响导致自动提取不对时，可采取以下办法：

(1) 点击工具栏中的图层菜单，“只显示指定图层”，可自动识别当前图层中的数据，防止其他数据干扰。

(2) 也可以通过手动矩形或多边形选择指定区域的图形数据进行提取。

# 工具功能

# 中心线编辑工具

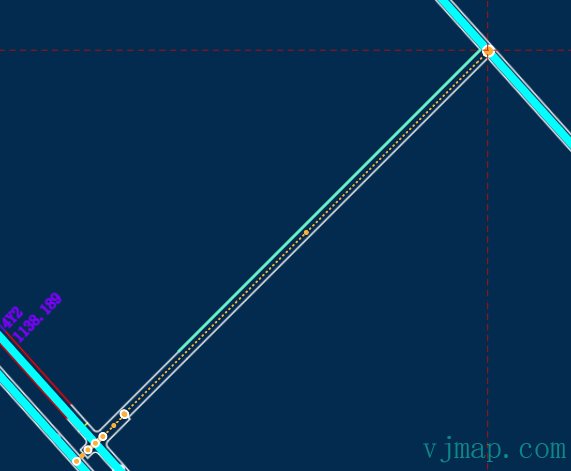

显示/隐藏中心线：点击对应按钮切换中心线的显示状态
编辑/浏览模式切换：切换中心线的编辑和浏览模式
- 编辑模式下：
可点击中心线，对坐标进行拖动编辑，或按Delete键进行删除
- 浏览模式下：

  鼠标移动到中心线上时，会显示当前中心线的属性数据，点击线，会弹出此线的详细坐标数据和属性数据，可进行修改编辑

如可在这里输入中心线的名称值，或者直接修改坐标值。

# 手动采集

手动采集线：点击按钮后在地图上采集二维线
手动采集三维线：点击按钮后在地图上采集三维线

如果没有自动提取到的数据，可以用手动采集的方式去进行采集。手动采集三维线时，会根据当前点的图纸内容自动给当前点赋值高程（如果没有找到相关高程值可手动输入）

# 中心线编辑

拆分中心线：选择一条中心线，指定拆分点进行拆分
合并中心线：选择两条中心线进行合并

合并过程与拆分刚好相反，选择两条中心线，会自动合并成一条中心线
查看中心线数据：查看当前中心线的详细数据

查看中心线既可查看当前所有中心线数据，也可在这里直接修改中心线数据。

如可把当前处理好的中心线这里复制出来，下次的时候，再把数据拷贝到这里进行还原。

# 坐标高程处理

如果需要给中心线的每个点赋值高程值时，需要先自动找到图中所有高程注记或 手动增加高程注记 ，然后再根据这些点的高程值给中心线的每个点进行插值赋值。

# 高程注记处理

自动找高程注记
- 点击"自动找高程注记"按钮
- 系统会自动识别图中的高程注记

  自动找高程注记的流程为：会查找所有符合半径大小的圆，再搜索圆旁边的高程值。

  搜索到的高程值旁边会加上相同颜色的一个填充圆点。如搜索到的高程值1146.983是绿色的，查找的文字"1146.983"上面会显示绿色的小填充圆点。这样就能直观的看到自动找到的高程值来源于图中的哪个文字，如果不对的话，可以点击高程注记右上角的关闭按钮来进行删除。

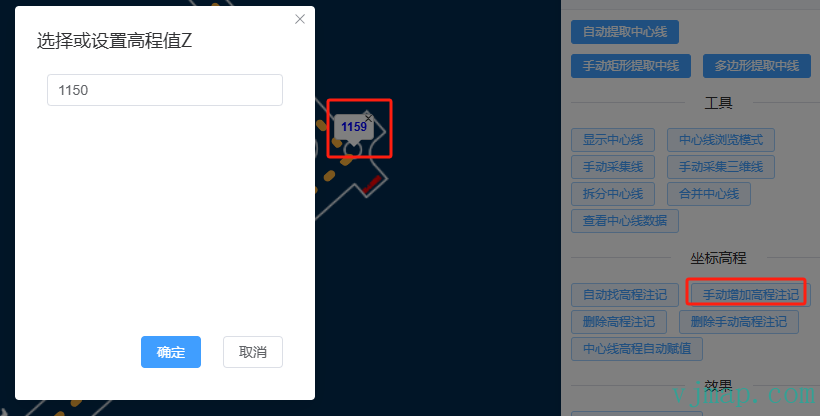

手动增加高程注记
- 点击"手动增加高程注记"按钮
- 在地图上点击位置添加高程值

  对于没有自动找到的高程值，可以手动在一起位置增加对应的高程值。手动增加的高程值会以蓝色文字进行显示，以区别于自动搜索到的高程值。
高程注记管理
- 删除高程注记：删除所有自动识别的高程注记
- 删除手动高程注记：删除手动添加的高程注记
- 中心线高程自动赋值：根据高程注记自动为中心线赋值

  中心线高程自动赋值是根据自动找到图中所有高程注记和 手动增加高程注记对图中的所有中心线上的点进行高程插值赋值。

  没有高程注记的点，会根据其他点的坐标自动插值

  如果线的颜色是红色，表明这条线上没有找到任何高程值，所有高程值赋值失败，需手动增加高程注记后再重新赋值

# 效果展示

# 三维效果

中心线三维管道效果：将中心线转换为三维管道效果
中心线拉伸效果：显示中心线的拉伸效果
移除拉伸效果：清除拉伸效果

# 使用步骤

先进行平行线距离设置、点击自动设置数值参数中其他距离项自动计算其他距离参数
提取中心线时，建议先使用自动提取功能，如果效果不理想再尝试手动提取
如果需要处理高程时，建议先使用自动找高程注记功能，再进行中心线高程自动赋值, 如果出现红色的线，根据需要手动添加或修改
使用三维效果，查看数据是否正确，再依次排查修改。

# SDK用法

 /**
 * 提取中心线命令参数接口
 * @interface ExtractCenterLinesParams
 */
interface ExtractCenterLinesParams {
  /** 是否包含边界 */
  isContains: boolean;

  /** 边界坐标字符串 */
  bounds: string;

  /** 最小间距，多个值用逗号分隔 */
  minSpaceDistance: string;

  /** 最大间距，多个值用逗号分隔 */
  maxSpaceDistance: string;

  /** 地图ID */
  mapid?: string;

  /** 地图版本 */
  version?: string;

  /** 图层 */
  layer?: string;

  /** 是否为几何渲染模式 */
  geom?: boolean;

  /** 共线容差距离值 */
  collinearTolerance: number;

  /** 去除重复点容差值 */
  duplicateTolerance: number;

  /** 允许的线段断开距离 */
  maxGapDistance: number;

  /** 精确到小数点后几位 */
  numDecimalDigits: number;

  /** 双线都重叠的最小比例 */
  minDlMinRatio: number;

  /** 判断平行线斜率角度误差（度） */
  paralleSlopeAngleTolerance: number;

  /** 合并中心线斜率角度误差（度） */
  mergeSlopeAngleTolerance: number;

  /** 中心线段能合并的最大距离 */
  maxCenterMergeDistance: number;

  /** 中心线段允许的最小距离 */
  minCenterDistance: number;

  /** 是否连接设置允许间隔范围内的线 */
  bConnectGrapLine: boolean;

  /** 是否处理合并端点 */
  bMergeNode: boolean;

  /** 是否排除小于最小距离的线 */
  bFilterShortLine: boolean;

  /** 是否把相连的线合成一条 */
  bMergeLine: boolean;

  /** 中心线是否以GeoJson格式返回 */
  bCenterGeoJson: boolean;

  /** 是否显示平行线坐标 */
  bSaveParalleLineJson: boolean;

  /** 是否显示提取的线坐标 */
  bExtractLines: boolean;
}

/**
 * 提取中心线命令
 * @function extractCenterLines
 * @param {ExtractCenterLinesParams} params - 提取中心线参数
 * @param {string} [options="_null"] - 选项参数
 * @param {string} [version="v1"] - API版本
 * @returns {Promise<any>} 返回提取的中心线数据
 * @description
 * 该命令用于从地图中提取中心线，支持自动提取和手动区域提取。
 * 可以通过设置不同的参数来控制提取的精度和效果。
 *
 * @example
 * const result = await svc.execCommand("extractCenterLines", {
 *   isContains: true,
 *   bounds: "x1,y1,x2,y2",
 *   minSpaceDistance: "2.5,3.5",
 *   maxSpaceDistance: "7.5,8.5",
 *   collinearTolerance: 1.0,
 *   duplicateTolerance: 0.2,
 *   // ... 其他参数
 * });
