图形绘制工具

更新于 2025-02-07约 46 分钟

.md

开始

const draw = new vjmap.Draw.Tool();
map.addControl(draw, 'top-right');

选项

以下所有选项都是可选的。

keybindings, boolean (default true): 是否启用用于绘图的键盘交互。
touchEnabled, boolean (default true): 是否为绘图启用触摸交互。
boxSelect，boolean（缺省true）：是否启用与功能框选择shift+ click+阻力。如果false，shift+ click+drag 放大区域。
clickBuffer, number (default: 2): 任何特征或顶点（在每个方向）周围的像素数，这些像素会响应点击。
touchBuffer, number (default: 25): 顶点的任何特征（在每个方向）周围的像素数，这些特征将响应触摸。
controls, Object：隐藏或显示单个控件。每个属性的名称是一个控件，值是一个布尔值，指示控件是打开还是关闭。可用的控制名称point,line_string,polygon,trash,combine_features,uncombine_features,drawCircle,snap_mode_snap,snap_mode_grid,splitLine,cutPolygon,drawRectangle,redo,undo,snap_mode_snap,snap_mode_grid。默认情况下，所有控件都打开。要更改该默认值，请使用displayControlsDefault.
displayControlsDefault, boolean (default: true): 的默认值controls。例如，如果您希望所有控件默认_关闭_，并使用指定允许列表controls，请使用displayControlsDefault: false。
styles, Array
：地图样式对象的数组。默认情况下，Draw 为您提供了一种地图样式。
modes, Object：用您自己的方式覆盖默认模式。

defaultMode, String (default: 'simple_select'):modes用户将首先登陆的模式（来自）。

snap, boolean（默认值：）true：是否启用捕捉节点

guides, boolean（默认值：）true：是否启用捕捉网格

snapOptions Object, 捕捉选项,缺省为({snapPx: 15, snapToMidPoints: false, snapVertexPriorityDistance: 1.25, snapGridPx: 2000(捕捉网格线像素长度))
addControls Array
：要增加的控件
api Object api方法，可通过属性getSnapFeatures设置额外捕捉的实体

isActionDrawMode 设置为true的时候，按钮工具栏将不会创建，只能通过命令来调用

提示

绘制时，按往 Alt 键，将临时取消捕捉模式绘制时，按往 Ctrl 键，将临时启用正交模式，只能绘制相对视口的水平或垂直线

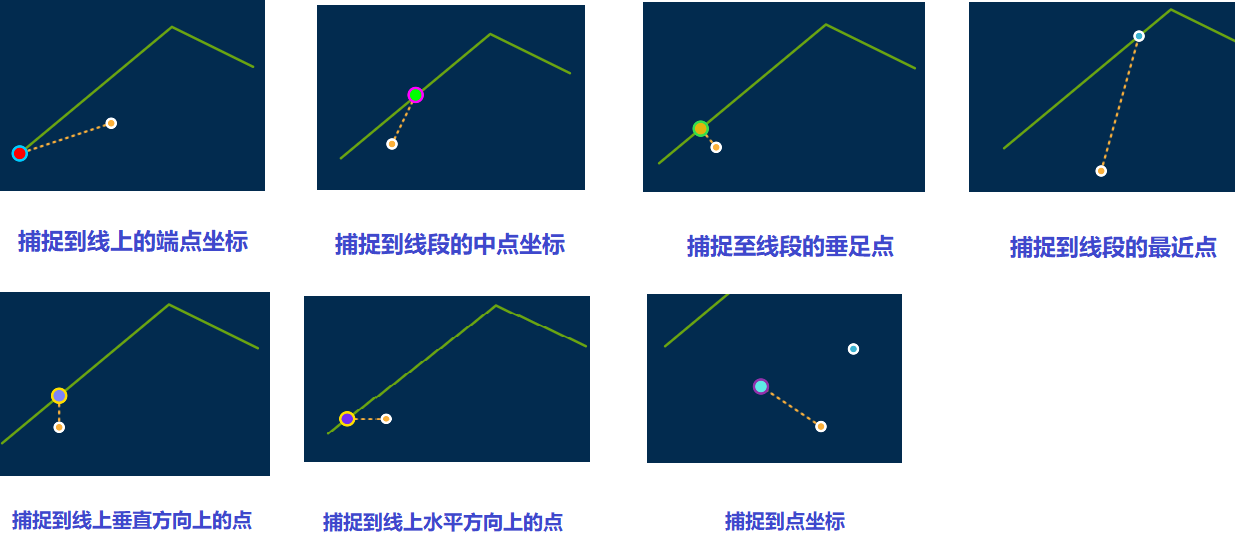

捕捉样式图例说明

模式

模式名称字符串可作为枚举使用Draw.modes。

static

非编辑模式，是非编辑模式下，用户不能编辑图形，可以高亮或点击图形。

需要在非编辑模式下高亮实体，需给实体设置hoverPointer属性为true,如果要自定义高亮的透明度，设置hover_opacity属性。默认高亮透明度为0.55

非编辑模式下面的事件有
- draw.static.setup 开始
- draw.static.click 点击
- draw.static.mousedown
- draw.static.mouseup
- draw.static.mouseout
- draw.static.keyup
- draw.static.keydown
- draw.static.mouseenter
- draw.static.mouseleave
- draw.static.contextmenu
- draw.static.tap
- draw.static.stop 结束
例如可以响应上面事件，在非编辑模式下面提示信息框
```
// 创建完后修改颜色
map.on("draw.create", function (e) {
    let color = vjmap.randomColor();
    for(let i = 0; i <  e.features.length; i++) {
        let id = e.features[i].id;
        if (!draw.get(id)) continue;
        draw.setFeatureProperty(id, "color", color);
        draw.setFeatureProperty(id, "hoverPointer", true); // 允许非编辑模式下高亮
    }
});

 const popup = new vjmap.Popup({
     closeButton: false
 });
// 非编辑模式下，鼠标悬浮时，显示信息提示内容
map.on("draw.static.mouseenter", e => {
    if (e.event.featureTarget) {
        popup.setLngLat(e.event.lngLat);
        popup.setHTML(JSON.stringify(e.event.featureTarget.properties, null, 4));
        popup.addTo(map);
    }
});

map.on("draw.static.mouseleave", e => {
   if (popup) popup.remove();
});

map.on("draw.static.click", e => {
   alert(`您点击了id为：${e.event.featureTarget.properties.id} 的实体`)
});
```
simple_select

Draw.modes.SIMPLE_SELECT === 'simple_select'

用于选择、删除和拖动要素。

在此模式下，用户可以更改功能的选定状态。

绘图simple_select默认处于simple_select模式，每次用户完成绘制特征或退出direct_select模式时，都会自动再次转换为模式。

direct_select

Draw.modes.DIRECT_SELECT === 'direct_select'

允许您选择、删除和拖动顶点；和拖动功能。

direct_select 模式不适用于点要素，因为它们没有顶点。

direct_select当用户单击所选线或多边形的顶点时，Draw 进入模式。所以direct_select模式通常遵循simple_select模式。

draw_line_string

Draw.modes.DRAW_LINE_STRING === 'draw_line_string'

允许您绘制 LineString 要素。按 退格键backspace会删除上一个点

draw_polygon

Draw.modes.DRAW_POLYGON === 'draw_polygon'

允许您绘制多边形特征。按 退格键backspace会删除上一个点

draw_point

Draw.modes.DRAW_POINT === 'draw_point'

用于绘制点要素。

draw_circle

用于绘制圆要素。

draw_rectangle

用于绘制矩形要素。

splitLineMode

用于分割线要素。

cutPolygonMode

用于分割多边形要素。
```
var addControls = [
{
   id: "drawCircle",
   title: '绘制圆',
   className: "vjmap-map-draw_circle",
   onActivate: function (ctx){
     ctx.api.changeMode('draw_circle');
   }
},
{
    id: "drawRectangle",
    title: '绘制矩形',
    className: "vjmap-map-draw_rectangle",
    onActivate: function (ctx){
      ctx.api.changeMode('draw_rectangle');
    }
 },
{
    id: "splitLine",
    title: '分割线',
    className: "vjmap-map-draw-cut-line",
    onActivate: function (ctx){
      ctx.api.changeMode('splitLineMode', { spliter: 'line_string' });
    }
 },
 {
    id: "cutPolygon",
    title: '分割多边形',
    className: "vjmap-map-draw-cut-polygon",
    onActivate: function (ctx){
      ctx.api.changeMode('cutPolygonMode');
    }
 },
 {
    id: "undo",
    title: '撤销上一步操作',
    className: "vjmap-map-draw_undo",
    onActivate: function (ctx){
      ctx.api.undo();
    }
},
  {
    id: "redo",
    title: '重复上一步操作',
    className: "vjmap-map-draw_redo",
    onActivate: function (ctx){
      ctx.api.redo();
    }
},
{
    id: "snap_mode_snap",
    title: '捕捉点',
    className: "snap_mode_snap",
    isCheckbox: true,
    checked: true,
    onActivate: function (ctx, e){
        ctx.options.snap = e.target.checked;
    }
 },
 {
     id: "snap_mode_grid",
     title: '捕捉网格',
     isCheckbox: true,
     checked: true,
     className: "snap_mode_grid",
     onActivate: function (ctx, e){
        ctx.options.guides = e.target.checked;
     }
  }
  ]
```
API 方法

var draw = new vjmap.Draw.Tool() 将返回以下API:

add(geojson: Object) => Array<string>

此方法采用 GeoJSON Feature、FeatureCollection 或 Geometry 并将其添加到 Draw。它返回一个 id 数组，用于与添加的功能进行交互。如果某个功能没有自己的 id，则会自动生成一个。

支持的以GeoJSON特征类型的支持：Point，LineString，Polygon，MultiPoint， MultiLineString，和MultiPolygon。

如果您add()的功能的 id 已在使用中，则现有功能将被更新，并且不会添加新功能。

没有指定功能 ID 的示例：
```
var feature = { type: 'Point', coordinates: [0, 0] };
var featureIds = draw.add(feature);
console.log(featureIds);
//=> ['some-random-string']
```
具有指定功能 ID 的示例：
```
var feature = {
  id: 'unique-id',
  type: 'Feature',
  properties: {},
  geometry: { type: 'Point', coordinates: [0, 0] }
};
var featureIds = draw.add(feature);
console.log(featureIds)
//=> ['unique-id']
```
get(featureId: string): ?Feature

返回 Draw 中具有指定 id 的 GeoJSON 功能，或者undefined如果 id 不匹配任何功能。

例子：
```
var featureIds = draw.add({ type: 'Point', coordinates: [0, 0] });
var pointId = featureIds[0];
console.log(draw.get(pointId));
//=> { type: 'Feature', geometry: { type: 'Point', coordinates: [0, 0] } }
```
getFeatureIdsAt(point: { x: number, y: number }): Array<string>

返回当前在指定点呈现的功能的功能 ID 数组。

请注意，该point参数需要x，y从像素空间，而不是经度，纬度坐标的坐标。

有了这个函数，你可以使用鼠标事件提供的坐标从 Draw 中获取信息。
```
var featureIds = Draw.getFeatureIdsAt({x: 20, y: 20});
console.log(featureIds)
//=> ['top-feature-at-20-20', 'another-feature-at-20-20']
```
getSelectedIds(): Array<string>

返回当前所选功能的功能 ID 数组。

getSelected(): FeatureCollection

返回当前选择的所有功能的 FeatureCollection。

getSelectedPoints(): FeatureCollection

返回代表当前选择的所有顶点的 FeatureCollection 点。

getAll(): FeatureCollection

返回所有功能的 FeatureCollection。

Example:
```
draw.add({ type: 'Point', coordinates: [0, 0] });
draw.add({ type: 'Point', coordinates: [1, 1] });
draw.add({ type: 'Point', coordinates: [2, 2] });
console.log(draw.getAll());
// {
//   type: 'FeatureCollection',
//   features: [
//     {
//       id: 'random-0'
//       type: 'Feature',
//       geometry: {
//         type: 'Point',
//         coordinates: [0, 0]
//       }
//     },
//     {
//       id: 'random-1'
//       type: 'Feature',
//       geometry: {
//         type: 'Point',
//         coordinates: [1, 1]
//       }
//     },
//     {
//       id: 'random-2'
//       type: 'Feature',
//       geometry: {
//         type: 'Point',
//         coordinates: [2, 2]
//       }
//     }
//   ]
// }
```
delete(ids: string | Array<string>): draw

删除具有指定 ID 的功能。返回用于链接的绘制实例。

在direct_select模式下，删除活动特征将退出该模式并恢复到该simple_select模式。

例子：
```
var feature = { type: 'Point', coordinates: [0, 0] };
var ids = draw.add(feature);
draw
  .delete(ids)
  .getAll();
// { type: 'FeatureCollection', features: [] }
```
deleteAll(): draw

删除所有功能。返回用于链接的绘制实例。

例子：
```
draw.add({ type: 'Point', coordinates: [0, 0] });
draw
  .deleteAll()
  .getAll();
// { type: 'FeatureCollection', features: [] }
```
forceRefresh

强制刷新

例子：
```
draw.forceRefresh();
```
undo

撤销

例子：
```
draw.undo();
```
redo

重做

例子：
```
draw.redo();
```
clearHistory

清空历史记录

例子：
```
draw.clearHistory();
```
set(featureCollection: FeatureCollection): Array<string>

将 Draw 的功能设置为指定 FeatureCollection 中的功能。

执行任何必要的删除、创建和更新操作，以使 Draw 的功能与指定的 FeatureCollection 匹配。实际上，这与Draw.deleteAll()后跟相同，Draw.add(featureCollection)只是它不会对性能产生太大影响。

例子：
```
var ids = draw.set({
  type: 'FeatureCollection',
  features: [{
    type: 'Feature',
    properties: {},
    id: 'example-id',
    geometry: { type: 'Point', coordinates: [0, 0] }
  }]
});
// ['example-id']
```
trash(): draw

调用当前模式的trash操作。返回用于链接的绘制实例。

在simple_select模式下，这将删除所有选定的功能。

在direct_select模式下，这将删除选定的顶点。

在绘图模式下，这会取消绘图并将绘图恢复为simple_select模式。

如果您想删除特征而不考虑当前模式，请使用delete或deleteAll功能。

combineFeatures(): draw

调用当前模式的combineFeatures操作。返回用于链接的绘制实例。

在simple_select模式下，这会将所有选定的特征组合成一个 Multi* 特征，只要它们都是相同的几何类型。例如：
- 选择是两个 LineStrings => MultiLineString
- 选择是一个 MultiLineString 和一个 LineString => MultiLineString
- 选择是两个 MultiLineStrings => MultiLineString
在选择不同几何类型的特征时调用此函数不会导致任何更改。例如：
- 选择是一个点和一个 LineString => 没有采取任何行动
- 选择是一个 MultiLineString 和一个 MultiPoint => 没有采取任何行动
在direct_select模式和绘图模式下，不执行任何操作。

uncombineFeatures(): draw

调用当前模式的uncombineFeatures操作。返回用于链接的绘制实例。

在simple_select模式下，这会将每个选定的 Multi* 特征拆分为其组成特征部分，并保持非多特征不变。例如：
- 选择是两部分的 MultiLineString => LineString, LineString
- 选择是三部分的 MultiLineString => LineString, LineString, LineString
- 选择是由两部分和一个 Point 组成的 MultiLineString => LineString, LineString, Point
- 选择是 LineString => LineString
在direct_select和绘图模式下，不执行任何操作。

getMode(): string

返回 Draw 的当前模式。

changeMode(mode: string, options?: Object): draw

将绘图更改为另一种模式。返回用于链接的绘制实例。

所述mode参数必须是以上描述并在所列举的模式名称之一Draw.modes。
```
// `simple_select` options
{
  // Array of ids of features that will be initially selected
  featureIds: Array<string>
}
```
```
// `direct_select` options
{
  // The id of the feature that will be directly selected (required)
  featureId: string
}
```
```
// `draw_line_string` options
{
  // The id of the LineString to continue drawing
  featureId: string,
  // The point to continue drawing from
  from: Feature<Point>|Point|Array<number>
}
```
setFeatureProperty(featureId: string, property: string, value: any): draw

设置具有指定 id 的要素的属性值。返回用于链接的绘制实例。

如果您使用 Draw 的功能作为应用程序中的主要数据存储，这将很有帮助。

例如设置颜色，可以通过
```
draw.setFeatureProperty(featureId, "color", color);
```
默认样式下，支持的属性有

点
```
// 圆符号

draw.setFeatureProperty(featureId, "stroke_color_active", "#fff"); // 编辑模式活动状态下边框圆的颜色
draw.setFeatureProperty(featureId, "stroke_radius_active", 7); // 编辑模式活动状态下边框圆的大小
draw.setFeatureProperty(featureId, "color_active", "#fbb03b"); // 编辑模式活动状态下填充圆的颜色
draw.setFeatureProperty(featureId, "radius_active", 5); // 编辑模式活动状态下填充圆的大小

draw.setFeatureProperty(featureId, "stroke_color_inactive", "#fff"); // 编辑模式非活动状态下边框圆的颜色
draw.setFeatureProperty(featureId, "stroke_radius_inactive", 5); // 编辑模式非活动状态下边框圆的大小
draw.setFeatureProperty(featureId, "color_inactive", "#3bb2d0"); // 编辑模式非活动状态下填充圆的颜色
draw.setFeatureProperty(featureId, "radius_inactive", 3); // 编辑模式非活动状态下填充圆的大小

draw.setFeatureProperty(featureId, "color_static", "#3bb2d0"); // 非编辑模式下填充圆的颜色
draw.setFeatureProperty(featureId, "radius_static", 5); // 非编辑模式下边框圆的大小

// 图标符号
draw.setFeatureProperty(featureId, "icon_image", "xxx");
draw.setFeatureProperty(featureId, "icon_size", 1); // 放大倍数
draw.setFeatureProperty(featureId, "icon_rotate", "xxx");
draw.setFeatureProperty(featureId, "text", "xxx"); // 文本值
draw.setFeatureProperty(featureId, "text_rotate", "xxx");// 文本旋转角度
draw.setFeatureProperty(featureId, "text_opacity", "xxx"); // 文本透明度
draw.setFeatureProperty(featureId, "text_size", "xxx"); //文本大小（默认22)
draw.setFeatureProperty(featureId, "symbol", true|false); // 有图标和文本
draw.setFeatureProperty(featureId, "onlyText", true|false);  // 没有图标，只有文本
```
线
```
draw.setFeatureProperty(featureId, "color", "xxx");
draw.setFeatureProperty(featureId, "line_width", "xxx");
```
面
```
draw.setFeatureProperty(featureId, "opacity", "xxx");
draw.setFeatureProperty(featureId, "color", "xxx");
draw.setFeatureProperty(featureId, "line_width", "xxx");
```
修改坐标
```
draw.setFeatureProperty(featureId, "coordinates", [xxx]);
```
内置特殊属性如下
- 设置实体显示或隐藏隐藏设置
```
draw.setFeatureProperty(featureId, "isOff", true); // isOff属性设置为true，即为隐藏了
```
显示设置
```
 draw.setFeatureProperty(feature.id, "isOff", undefined); // isOff属性移除了。默认就是显示
```
- 设置实体锁定与不锁定，(锁定的实体只可见，不可编辑) 锁定设置
```
draw.setFeatureProperty(featureId, "isLocked", true); // isLocked属性设置为true，即为锁定了
```
不锁定设置
```
 draw.setFeatureProperty(feature.id, "isLocked", undefined); // isLocked属性移除了。默认就是不锁定了
```
设置绘图时不对此实体对象进行捕捉
```
draw.setFeatureProperty(featureId, "noSnap", true); // noSnap属性设置为true，设置绘图时不对此实体对象进行捕捉
```
设置绘图时选择实体后，再次点击时不允许进行编辑.(如想编辑，可同时按Ctrl键点击) 允许拖动
```
draw.setFeatureProperty(featureId, "disableDirectEdit", true); //disableDirectEdit属性设置为true，选择实体后，再次点击时不允许进行编辑
```
设置绘图时选择实体后不允许进行编辑.(不允许拖动，也不允许编辑）
```
draw.setFeatureProperty(featureId, "disable_edit", true); //disable_edit属性设置为true，不允许编辑。设置为undefined允许编辑
```
和disableDirectEdit 的区别在于

disableDirectEdit 允许拖动默认不允许编辑夹点，按Ctrl键可允许编辑

disable_edit 不允许拖动也不允许编辑夹点
- 设置实体在不同缩放级别下显示
```
draw.setFeatureProperty(id, "minZoom", 5); // 表示5级以下才显示此实体
draw.setFeatureProperty(id, "maxZoom", 10); // 表示10级以上不会显示此实体
```
- 设置实体颜色
```
draw.setFeatureProperty(id, "color", color);

draw.setFeatureProperty(id, "fillColor", color); // 填充色，只对多边形有效（如果不填，将使用color属性的颜色)
draw.setFeatureProperty(id, "outlineColor", color);// 边框色，只对多边形有效（如果不填，将使用color属性的颜色)

draw.setFeatureProperty(id, "noneOutline", true);// 不显示多边形边框，只对多边形有效
```
- 设置实体允许浏览模式(非编辑模式)下高亮
```
draw.setFeatureProperty(id, "hoverPointer", true); // 允许非编辑模式下高亮
draw.setFeatureProperty(id, "hover_color", "#f00"); // 设置高亮颜色
draw.setFeatureProperty(id, "hover_opacity", 0.3); // 设置高亮透明度
```
- 设置多边形为拉伸实体
```
draw.setFeatureProperty(id, "extrusionHeight", 100000); // 如果多边形有高度属性，则会变为拉伸实体
// draw.setFeatureProperty(id, "extrusionHeight", undefined); // 去掉高度属性，还原为多边形
```
- 符号文本有关属性
```
draw.setFeatureProperty(featureId, "symbol", true); // 设置为symbol为true时，还会显示符号文本，否则是一个小圆点
draw.setFeatureProperty(featureId, "text", ""); // 文本内容
draw.setFeatureProperty(featureId, "icon_image", ""); // 图标
// 设置旋转角度
draw.setFeatureProperty(featureId, "text_rotate", angle);
draw.setFeatureProperty(featureId, "icon_rotate", angle);
```
```
map.setCustomKeyValue("_disable_drawkey_backspacekey", true); // 绘图时禁用删除键
map.setCustomKeyValue("_disable_drawkey_escapekey", true); // 绘图时禁用esc取消键
map.setCustomKeyValue("_disable_drawkey_enterkey", true); // 绘图时禁用回车键
```
如果需要扩展更多的属性，需要自定义样式，默认样式见本文最后面

事件

Draw 会触发许多事件。所有这些事件都以命名空间命名，draw.并从地图对象发出。所有事件都是由用户交互触发的。
```
map.on('draw.create', function (e) {
  console.log(e.features);
});
```
**如果您以编程方式调用 Draw API中的函数，则不会触发_与_该函数_直接对应的_任何事件。**例如，如果您调用draw.delete()，则不会有相应的draw.delete事件，因为您已经知道自己做了什么。但是，可能会触发不直接对应于调用函数的后续事件。例如，如果您选择了一个功能然后调用draw.changeMode('draw_polygon')，您将_不会_看到一个draw.modechange事件（因为它直接对应于调用的函数），但您_会_看到一个draw.selectionchange事件，因为通过更改模式您间接取消了一个功能的选择。

draw.create

创建特征时触发。以下交互将触发此事件：
- 完成绘制要素。只需单击即可创建一个点。LineString 或 Polygon 仅在用户完成绘制时创建——即双击最后一个顶点或按 Enter——并且绘制的特征有效。
事件数据是一个具有以下形状的对象：
```
{
  // Array of GeoJSON objects representing the features that were created
  features: Array<Object>
}
```
draw.delete

删除一项或多项功能时触发。以下交互将触发此事件：
- 在simple_select模式中选择一项或多项功能时，单击垃圾箱按钮。
- 在模式中选择一项或多项功能时，按Backspace或Delete键simple_select。
- draw.trash()当您在simple_selectmode 中选择了一个功能时调用。
事件数据是一个具有以下形状的对象：
```
{
  // Array of GeoJSON objects representing the features that were deleted
  features: Array<Feature>
}
```
draw.combine

组合特征时触发。以下交互将触发此事件：
- 当在simple_select模式中选择了多个特征时，单击组合按钮。
- draw.combineFeatures()在simple_selectmode中选择多个功能时调用。
事件数据是一个具有以下形状的对象：
```
{
  deletedFeatures: Array<Feature>, // Array of deleted features (those incorporated into new multifeatures)
  createdFeatures: Array<Feature> // Array of created multifeatures
}
```
draw.uncombine

当特征未组合时触发。以下交互将触发此事件：
- 在simple_select模式中选择一个或多个多重特征时，单击取消组合按钮。也可以选择非多重特征。
- draw.uncombineFeatures()在simple_selectmode中选择一个或多个多特征时调用。也可以选择非多重特征。
事件数据是一个具有以下形状的对象：
```
{
  deletedFeatures: Array<Object>, // Array of deleted multifeatures (split into features)
  createdFeatures: Array<Object> // Array of created features
}
```
draw.update

当一项或多项功能更新时触发。以下交互将触发此事件，可以按以下方式进行细分action：
- action: 'move'

  在simple_select模式中完成移动一个或多个选定要素。该事件只会在移动完成时触发（即当用户释放鼠标按钮或点击时Enter）。
- action: 'change_coordinates'

  在direct_select模式中完成移动选定要素的一个或多个顶点。该事件只会在移动完成时触发（即当用户释放鼠标按钮或点击Enter，或者她的鼠标离开地图容器时）。

  在direct_selectmode 中删除选定要素的一个或多个顶点，这可以通过按Backspace或Delete键、单击垃圾箱按钮或调用来完成draw.trash()。

  通过在direct_select模式中单击该要素上的中点，将顶点添加到所选要素。
创建或删除要素时_不会_触发此事件。要跟踪这些交互，请侦听draw.create和draw.delete事件。

事件数据是一个具有以下形状的对象：
```
{
  features: Array<Feature>, // Array of features that were updated
  action: string // Name of the action that triggered the update
}
```
draw.selectionchange

更改选择时（即选择或取消选择一个或多个功能）。以下交互将触发此事件：
- 单击一个特征以选择它。
- 当一个特征已被选中时，按住 Shift 键并单击另一个特征以将其添加到选择中。
- 单击一个顶点以选择它。
- 当一个顶点已被选中时，按住 Shift 键并单击另一个顶点以将其添加到选择中。
- 创建一个包含至少一个特征的框选择。
- 单击所选要素外部以取消选择。
- 在远离选定顶点的地方单击以取消选择。
- 完成绘制要素（要素在创建后立即被选中）。
- 当一个功能已经被选中时，调用draw.changeMode()使得该功能被取消选中。
- 使用draw.changeMode('simple_select', { featureIds: [..] })切换到simple_select模式，并立即选择指定的功能。
- 使用draw.delete,draw.deleteAll或draw.trash删除特征。
事件数据是一个具有以下形状的对象：
```
{
  features: Array<Feature> // Array of features that are selected after the change
}
```
draw.modechange

当模式改变时触发。以下交互将触发此事件：
- 单击点、线或多边形按钮开始绘制（输入draw_*模式）。
- 完成绘制要素（进入simple_select模式）。
- 在simple_select模式下，单击已选择的功能（进入direct_select模式）。
- 在direct_select模式下，在所有要素外单击（进入simple_select模式）。
此事件在当前模式停止之后和下一个模式开始之前触发。直到所有事件处理程序都被触发后才会发生渲染，因此您可以通过draw.changeMode()在draw.modechange处理程序内部调用来强制模式重定向。

事件数据是一个具有以下形状的对象：
```
{
  mode: string // The next mode, i.e. the mode that Draw is changing to
}
```
simple_select和direct_select模式可以使用特定于该模式的选项启动（见上文）。

draw.render

setData()在地图上的Draw 调用之后触发。这并不意味着 set data 调用已完成更新地图，只是地图正在更新。

draw.actionable

当 Draw 的状态改变以启用和禁用不同的动作时触发。在这个事件将让你知道，如果draw.trash()，draw.combineFeatures()并draw.uncombineFeatures()会产生效果。
```
{
  actions: {
    trash: true
    combineFeatures: false,
    uncombineFeatures: false
  }
}
```
draw.updatecoordinate

绘制过程中实时更新点坐标

draw.simpleselect.contextmenu

选择模式下上下文菜单事件

draw.directselect.contextmenu

选中编辑夹点模式下上下文菜单事件

draw.custom

其他自定义事件，如要点击锁定的图形，需提示为锁定图形，可用如下代码
```
map.on('draw.custom', e=> {
  if (e.customName === "clickedlocked") {
    console.log(e)
  }
})
```
绘图动作Action

actionDraw

根据参数绘制不同的图形动作
- draw_point 绘制点
- draw_line_string 绘制线
- draw_polygon 绘制多边形
- draw_rectangle 绘制矩形
- draw_slant_rectangle 绘制斜矩形
- draw_circle 绘制圆
如调用绘制点
```
await vjmap.Draw.actionDraw(map, 'draw_point', {})
```
在绘制过程中，按ESC键或Enter键可以取消或结束绘制,如果也可以通过代码来主动取消或结束
```
// 给地图发送ESC键消息即可取消，模拟按ESC键
map.fire("keyup", {keyCode:27})

// 给地图发送Enter键消息即可确认，模拟按Enter键
map.fire("keyup", {keyCode:13})
```
actionDrawPoint

绘制一个点，返回一个Promise，直到绘制结束，可通过传递回调参数 updatecoordinate 得到实时更新的坐标，如果取消，则返回 cancel为 true, 如
```
let ellipse = new vjmap.EllipseFill({
    center: center,
    majorAxisRadius: 0,
    minorAxisRadius: 0,
    fillColor: 'green',
    fillOpacity: 0.8,
    fillOutlineColor: "#f00"
});
ellipse.addTo(map);
let ellipseMajorAxisPt = await vjmap.Draw.actionDrawPoint(map, {
    updatecoordinate: (e) => {
        if (!e.lnglat) return;
        const co = map.fromLngLat(e.lnglat);
        ellipse.setMinorAxisRadius(center.distanceTo(co));
        ellipse.setMajorAxisRadius(center.distanceTo(co));
    }
});
if (ellipseMajorAxisPt.cancel) {
    ellipse.remove()
    return ;// 取消操作
}
```
actionDrawLineSting

绘制一条线，返回一个Promise，直到绘制结束，可通过传递回调参数 updatecoordinate 得到实时更新的坐标，如果取消，则返回 cancel为 true, 如

如果要绘制直线，可以设置 pointCount 点数为2。（也可以自定义要绘制的点数，当达到这个点数时，自动结束）

如果要绘制绘制一条闭合的折线，可以设置 isClosed 为true
```
let res = await vjmap.Draw.actionDrawLineSting(map, {
    //pointCount: 2, // 绘制直线,有两个点时，自动结束
    // isClosed: true, // 自动闭合
    api: {
        getSnapFeatures: snapObj //要捕捉的数据项在后面，通过属性features赋值
    },
    updatecoordinate: (e) => {
        // 点坐标实时更新回调
        if (!e.lnglat) return;

    },contextMenu: (e) => {
        // 上下文右键菜单回调
    }
});
if (res.cancel) {
    return ;// 取消操作
}
```
如需要设置绘制时的线宽和颜色，可用如下代码
```
// 获取默认的样式
const opts = vjmap.cloneDeep(vjmap.Draw.defaultOptions());
let styles = opts.styles
// 修改线宽
styles[7]["paint"]["line-width"] = ["case",['has', 'line_width'],['get', 'line_width'], 8]
// 修改颜色
styles[7]["paint"]["line-color"] = "#00ffff"
let line = await vjmap.Draw.actionDrawLineSting(map, {
    styles
});
if (line.cancel) {
    return
}
// 获取绘制的点坐标
let coords = map.fromLngLat(line.features[0].geometry.coordinates).map(pt => pt.toArray())
```
actionDrawPolygon

绘制一个多边形，返回一个Promise，直到绘制结束，可通过传递回调参数 updatecoordinate 得到实时更新的坐标，如果取消，则返回 cancel为 true, 如如果要绘制直线，可以设置 pointCount 点数为3。（也可以自定义要绘制的点数，当达到这个点数时，自动结束）
```
let res = await vjmap.Draw.actionDrawPolygon(map, {
  //pointCount: 3, // 绘制三角形,有三个点时，自动结束
    api: {
        getSnapFeatures: snapObj //要捕捉的数据项在后面，通过属性features赋值
    },
    updatecoordinate: (e) => {
      // 点坐标实时更新回调
      if (!e.lnglat) return;

    },contextMenu: (e) => {
      // 上下文右键菜单回调
    }
});
if (res.cancel) {
    return ;// 取消操作
}
```
actionDrawRectangle

绘制一个矩形，返回一个Promise，直到绘制结束，可通过传递回调参数 updatecoordinate 得到实时更新的坐标，如果取消，则返回 cancel为 true, 如
```
let res = await vjmap.Draw.actionDrawRectangle(map, {
    api: {
        getSnapFeatures: snapObj //要捕捉的数据项在后面，通过属性features赋值
    },
    updatecoordinate: (e) => {
      // 点坐标实时更新回调
      if (!e.lnglat) return;

    },contextMenu: (e) => {
      // 上下文右键菜单回调
    }
});
if (res.cancel) {
    return ;// 取消操作
}
```
actionDrawSlantRectangle

绘制一个斜矩形，返回一个Promise，直到绘制结束，可通过传递回调参数 updatecoordinate 得到实时更新的坐标，如果取消，则返回 cancel为 true, 如
```
let res = await vjmap.Draw.actionDrawSlantRectangle(map, {
    api: {
        getSnapFeatures: snapObj //要捕捉的数据项在后面，通过属性features赋值
    },
    updatecoordinate: (e) => {
      // 点坐标实时更新回调
      if (!e.lnglat) return;

    },contextMenu: (e) => {
      // 上下文右键菜单回调
    }
});
if (res.cancel) {
    return ;// 取消操作
}
```
actionDrawCircle

绘制一个圆，返回一个Promise，直到绘制结束，可通过传递回调参数 updatecoordinate 得到实时更新的坐标，如果取消，则返回 cancel为 true, 如
```
let res = await vjmap.Draw.actionDrawCircle(map, {
    api: {
        getSnapFeatures: snapObj //要捕捉的数据项在后面，通过属性features赋值
    },
    updatecoordinate: (e) => {
      // 点坐标实时更新回调
      if (!e.lnglat) return;

    },contextMenu: (e) => {
      // 上下文右键菜单回调
    }
});
if (res.cancel) {
    return ;// 取消操作
}
```
actionSelect

选择实体，返回一个Promise，直到右键选择结束，可通过传递回调参数 selectSingle 来决定只选择一个实体就返回。选择结束后返回选择的实体数组, 如
```
// draw为要选择的DrawTool对象，选择这里面的实体
let selected = await vjmap.Draw.actionSelect(map, draw,
        {
          selectSingle: false // 可以选择多个，直至右键结果；如果true，则选择一个就返回
        }
);
console.log(selected.features) // 返回选中的实体数组
```
在上面的方法绘制过程中，如果需要手动输入坐标，可以给地图map对象，发送draw.input.click事件，格式如
```
map.fire("draw.input.click", {
    lngLat: map.toLngLat([x, 1]),
    styleId: "当前的样式id" // 可以通过options中写回调函数 statusChange 来获取
})

如
await vjdraw.actionDrawPoint(map, {
  statusChange: e => {
    if (e.isStart) {
        // 开始绘制了，可获取当前的样式id
        let styleId = e.styleId
    } else if (e.isEnd) {
       // 结束绘制了，可获取当前的样式id
       let styleId = e.styleId
    }
  }
})
```
默认样式
```
const opts = vjmap.Draw.defaultOptions();
opts.styles = "新的样式"
```
修改默认样式

如修改默认样式，不允许编辑的时候显示线的中点
```
const opts = vjmap.Draw.defaultOptions()
opts.midpoints = false;
const draw = new vjmap.Draw.Tool(opts);
// 或 map.getDrawLayer(opts);
```
这篇文档有帮助吗？

上一篇← 圆(弧)椭圆曲线 下一篇图纸批注 →

本页目录

开始选项模式 static simple_select direct_select draw_line_string draw_polygon draw_point draw_circle draw_rectangle splitLineMode cutPolygonMode API 方法 add(geojson: Object) => Array<string>get(featureId: string): ?Feature getFeatureIdsAt(point: { x: number, y: number }): Array<string>getSelectedIds(): Array<string>getSelected(): FeatureCollection getSelectedPoints(): FeatureCollection getAll(): FeatureCollection delete(ids: string | Array<string>): draw deleteAll(): draw forceRefresh undo redo clearHistory set(featureCollection: FeatureCollection): Array<string>trash(): draw combineFeatures(): draw uncombineFeatures(): draw getMode(): string changeMode(mode: string, options?: Object): draw setFeatureProperty(featureId: string, property: string, value: any): draw 事件 draw.create draw.delete draw.combine draw.uncombine draw.update draw.selectionchange draw.modechange draw.render draw.actionable draw.updatecoordinate draw.simpleselect.contextmenu draw.directselect.contextmenu draw.custom 绘图动作Action actionDraw actionDrawPoint actionDrawLineSting actionDrawPolygon actionDrawRectangle actionDrawSlantRectangle actionDrawCircle actionSelect 默认样式修改默认样式

有问题？问唯杰 AI
基于官方文档与示例回答，附出处。选中文档里的文字也可以直接提问。
唯杰地图® VJMAP
北京唯杰迅图科技有限公司（2021 年成立，北京怀柔）专注 GIS 与 CAD 图形技术，自主研发唯杰地图开放平台，服务能源、电力、交通、建筑等行业。

在线咨询
vjmapcom@163.com
北京市怀柔区湖光小区 5 号

服务号
客服微信

平台与引擎
唯杰地图 VJMAP
唯杰地图智能体平台
VJMAP3D 三维地图引擎
唯杰 AI 可视化平台
唯杰 WebCAD 编辑平台
唯杰地图服务
唯杰 AI 地图动画
唯杰 AI 地图绘制

AI 应用
唯杰 AI 智能审图
CAD 构件与连线识别
CAD 图纸地图叠加
图片转 CAD
坐标转换
钻孔三维地质建模

开发者
开发指南
API 文档
服务端 API
示例中心
视频教程
AI 开发者中心
Agent Skills
llms.txt

资源与公司
博客
更新日志
价格与授权
关于我们
联系我们
GitHub 示例源码
技术博客
B 站频道

© 2021–2026 北京唯杰迅图科技有限公司 · 唯杰地图® VJMAP 是本公司注册商标京ICP备2021041202号-1 · 京公网安备 11010802034331号 · 网站地图
唯杰 AI 助手Beta

你好，我是唯杰 AI。我会基于官方文档、API 与示例回答，并给出出处。试试：

深度模式全屏AI 回答仅供参考，以官方文档为准

Esc

输入关键词开始搜索，例如 marker、坐标转换、webMapUrl

↑↓ 选择 · ↵ 打开 · Tab 问 AI站内全文检索 + AI 语义检索

图形绘制工具

开始

选项

模式

static

simple_select

direct_select

draw_line_string

draw_polygon

draw_point

draw_circle

draw_rectangle

splitLineMode

cutPolygonMode

API 方法

add(geojson: Object) => Array<string>

get(featureId: string): ?Feature

getFeatureIdsAt(point: { x: number, y: number }): Array<string>

getSelectedIds(): Array<string>

getSelected(): FeatureCollection

getSelectedPoints(): FeatureCollection

getAll(): FeatureCollection

delete(ids: string | Array<string>): draw

deleteAll(): draw

forceRefresh

undo

redo

clearHistory

set(featureCollection: FeatureCollection): Array<string>

trash(): draw

combineFeatures(): draw

uncombineFeatures(): draw

getMode(): string

changeMode(mode: string, options?: Object): draw

setFeatureProperty(featureId: string, property: string, value: any): draw

事件

draw.create

draw.delete

draw.combine

draw.uncombine

draw.update

draw.selectionchange

draw.modechange

draw.render

draw.actionable

draw.updatecoordinate

draw.simpleselect.contextmenu

draw.directselect.contextmenu

draw.custom

绘图动作Action

actionDraw

actionDrawPoint

actionDrawLineSting

actionDrawPolygon

actionDrawRectangle

actionDrawSlantRectangle

actionDrawCircle

actionSelect

默认样式

修改默认样式

`static`

`simple_select`

`direct_select`

`draw_line_string`

`draw_polygon`

`draw_point`

`draw_circle`

`draw_rectangle`

`splitLineMode`

`cutPolygonMode`

`add(geojson: Object) => Array<string>`

`get(featureId: string): ?Feature`

`getFeatureIdsAt(point: { x: number, y: number }): Array<string>`

`getSelectedIds(): Array<string>`

`getSelected(): FeatureCollection`

`getSelectedPoints(): FeatureCollection`

`getAll(): FeatureCollection`

`delete(ids: string | Array<string>): draw`

`deleteAll(): draw`

`forceRefresh`

`undo`

`redo`

`clearHistory`

`set(featureCollection: FeatureCollection): Array<string>`

`trash(): draw`

`combineFeatures(): draw`

`uncombineFeatures(): draw`

`getMode(): string`

`changeMode(mode: string, options?: Object): draw`

`setFeatureProperty(featureId: string, property: string, value: any): draw`

`draw.create`

`draw.delete`

`draw.combine`

`draw.uncombine`

`draw.update`

`draw.selectionchange`

`draw.modechange`

`draw.render`

`draw.actionable`

`draw.updatecoordinate`

`draw.simpleselect.contextmenu`

`draw.directselect.contextmenu`

`draw.custom`
