看懂 CAD 图纸

唯杰地图智能体平台不只会画互联网地图，也看得懂 CAD 图纸。本篇介绍怎样把图纸交给智能体：从图纸目录里选一张，或上传自己的 DWG / DXF；再在图上点选、框选你关心的实体，直接问“图中还有多少个同样的？”。学完后，你可以让智能体帮你数构件、提表格、做查看页，结果直接标在图纸上。

选择或上传图纸

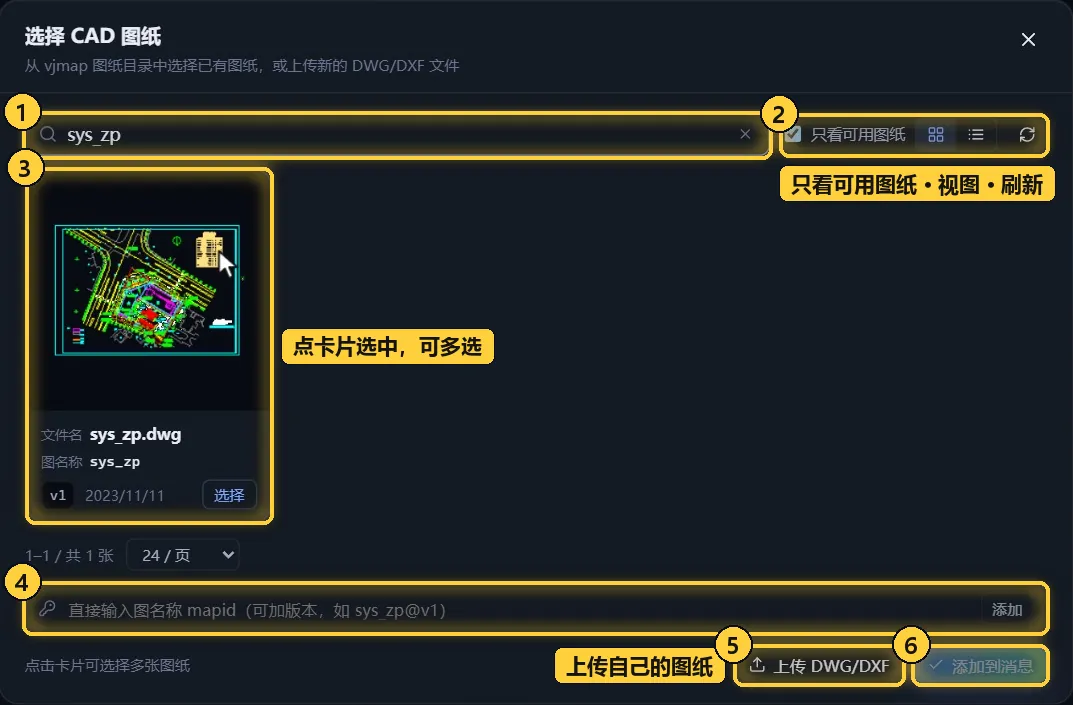

1. 在首页输入框下方点「图纸」，打开「选择 CAD 图纸」对话框。
2. 在搜索框里输入文件名或图名称（mapid），例如 sys_zp，按 Enter 搜索。
3. 点图纸卡片选中，可以连续点几张一起选；双击卡片则直接选用并关闭对话框。
4. 点右下角「添加到消息」，选好的图纸会以标签的形式出现在输入框下方。

1. 搜索框：按文件名或图名称（mapid）搜索。
2. 只看可用图纸 · 视图 · 刷新：勾选「只看可用图纸」时，隐藏匿名上传和还没打开处理过的临时条目；右边两个按钮在卡片和列表视图之间切换，最右边是刷新目录。
3. 图纸卡片：显示缩略图、文件名、图名称、版本和更新时间。点卡片选中，再点一次取消；图纸有多个版本时，可以在卡片上切换版本。
4. 直接输入 mapid：已经知道图名称时，在这里输入后点「添加」，还可以带上版本，如 sys_zp@v1。
5. 上传 DWG/DXF：目录里没有的图纸，从本地选择文件上传。
6. 添加到消息：把选中的图纸带到输入框里；选了多张时，按钮上会显示张数。

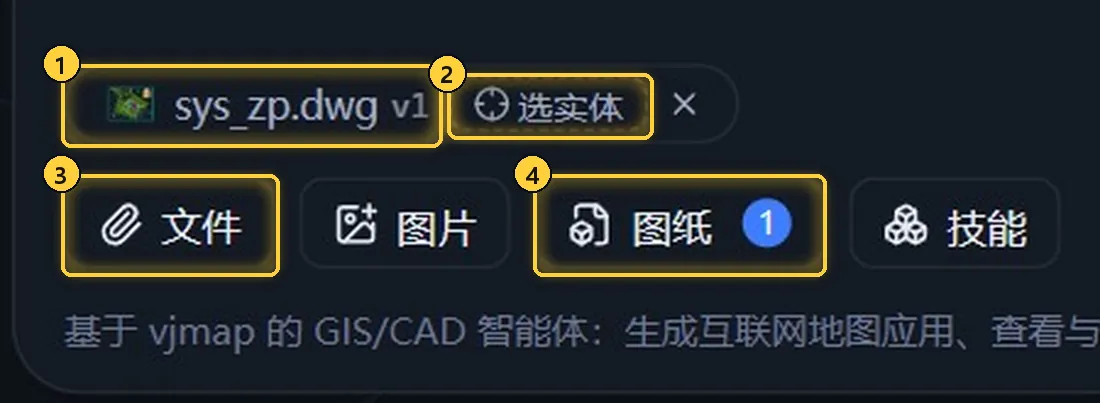

回到首页后，输入框下方多了一个图纸标签：

1. 图纸标签：显示缩略图、文件名和版本，点标签右侧的 × 可以移除。
2. 选实体：在这张图上点选、框选实体，再针对它们提问，见下一节。
3. 文件：上传本地文件，DWG / DXF、GeoJSON、表格都可以。
4. 图纸：右上角的数字是已选的图纸数，再点一次可以继续添加。

自己的图纸有三种方式传上来：在「选择 CAD 图纸」对话框里点「上传 DWG/DXF」；点输入框下方的「文件」；或者直接把文件拖进输入框，松开即可添加。上传的图纸以文件标签的形式随消息一起交给智能体。

在图上选实体

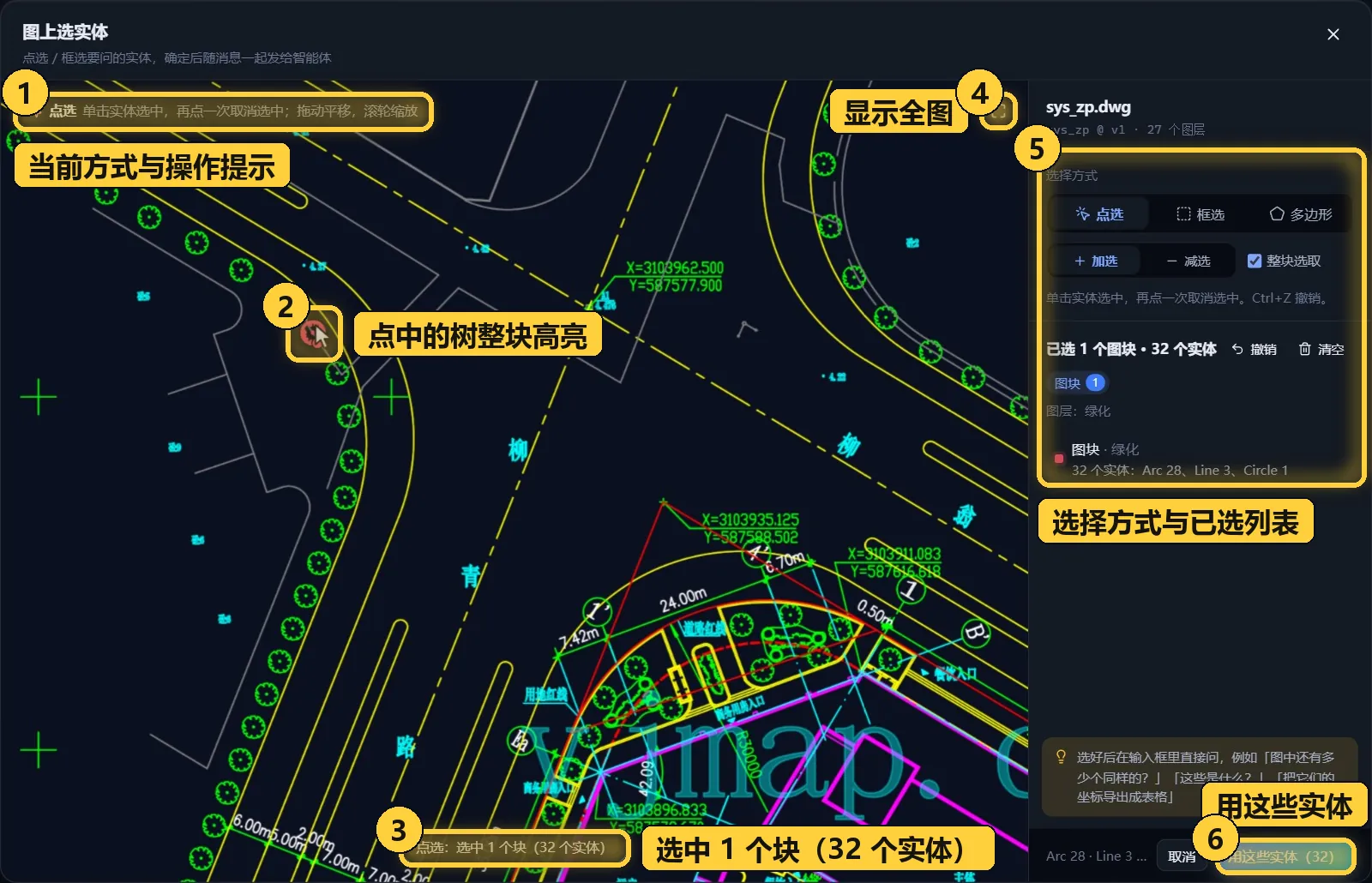

1. 在图纸标签上点「选实体」，打开「图上选实体」窗口，稍等图纸打开。
2. 拖动平移、滚动滚轮缩放，找到要问的对象。
3. 默认是「点选」：单击一个实体即选中，再点一次取消选中。
4. 「整块选取」默认勾着：点到图块（比如一棵树）里的任意一条线，整个图块的全部实体会一起选中。
5. 选好后点右下角「用这些实体」，回到首页输入框。

1. 操作提示：左上角显示当前的选择方式和用法。
2. 选中的对象：选中的实体在图上高亮。
3. 选择结果：每次选择后在图下方给出提示，例如「点选：选中 1 个块（32 个实体）」。
4. 显示全图：一键缩放回整张图。
5. 右侧面板：选择方式和已选列表，见下图。
6. 用这些实体：括号里是已选实体数，点它确认。

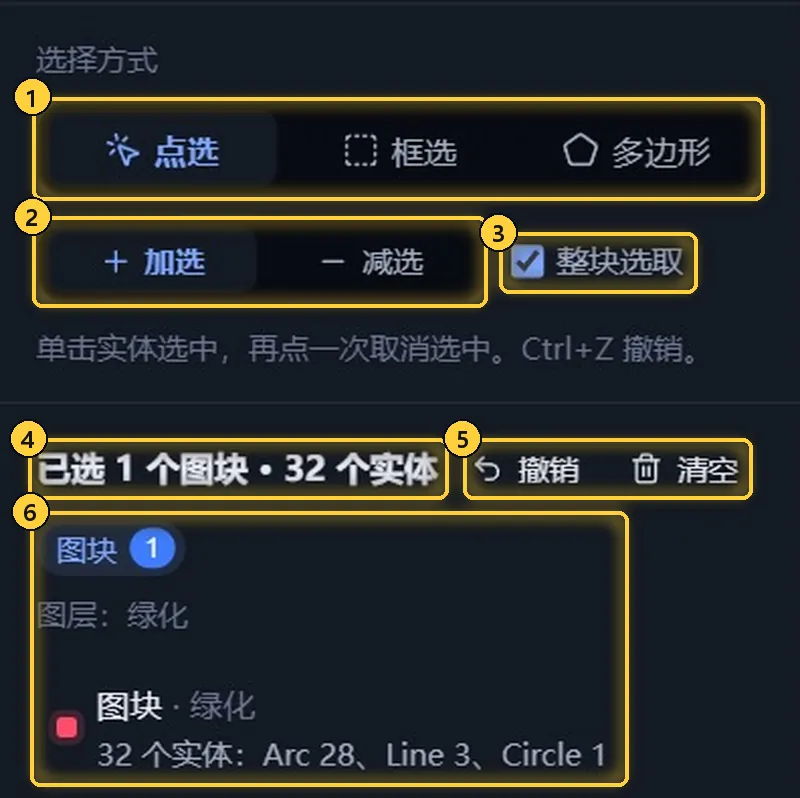

右侧面板放大来看：

1. 选择方式：「点选」「框选」「多边形」三种，用法见下表。
2. 加选 / 减选：「加选」把画出的范围加入选择；「减选」从已选里去掉。
3. 整块选取：点到图块里任一图形时，选中整个块的全部实体。只想选块里的某一条线时，把它取消勾选。
4. 已选统计：一共选了什么，例如「已选 1 个图块 · 32 个实体」。
5. 撤销 / 清空：「撤销」退回上一步（也可以按 Ctrl+Z）；「清空」去掉全部选择。
6. 已选对象：按类型计数、所在图层，以及每个对象一行的列表，一个图块一行，并写明它由哪些实体组成。鼠标移到某一行，图上对应的对象会高亮；点这一行可以定位过去；点行尾的 × 把它移出选择。

在图上提问

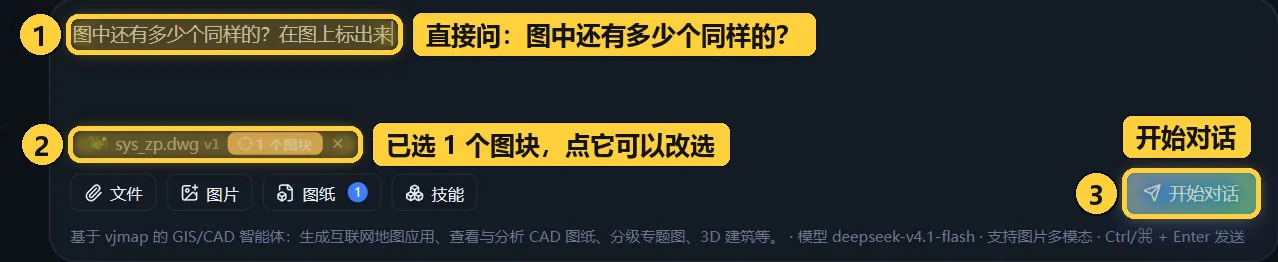

选好实体回到首页后，输入框里的提示会变成「针对选中的 1 个图块提问，例如：图中还有多少个同样的？这些是什么？把它们的坐标导出成表格」。

1. 在输入框里写下问题，例如“图中还有多少个同样的？在图上标出来”。
2. 点「开始对话」，或按 Ctrl+Enter 发送。

1. 问题：直接用大白话问，不用描述它是什么，智能体会自己看你选中的对象。
2. 图纸标签：原来的「选实体」变成了「1 个图块」，说明这张图带着选中的实体；点它可以回到图上修改选择。
3. 开始对话：发送问题，进入对话页面。

常见的问法：

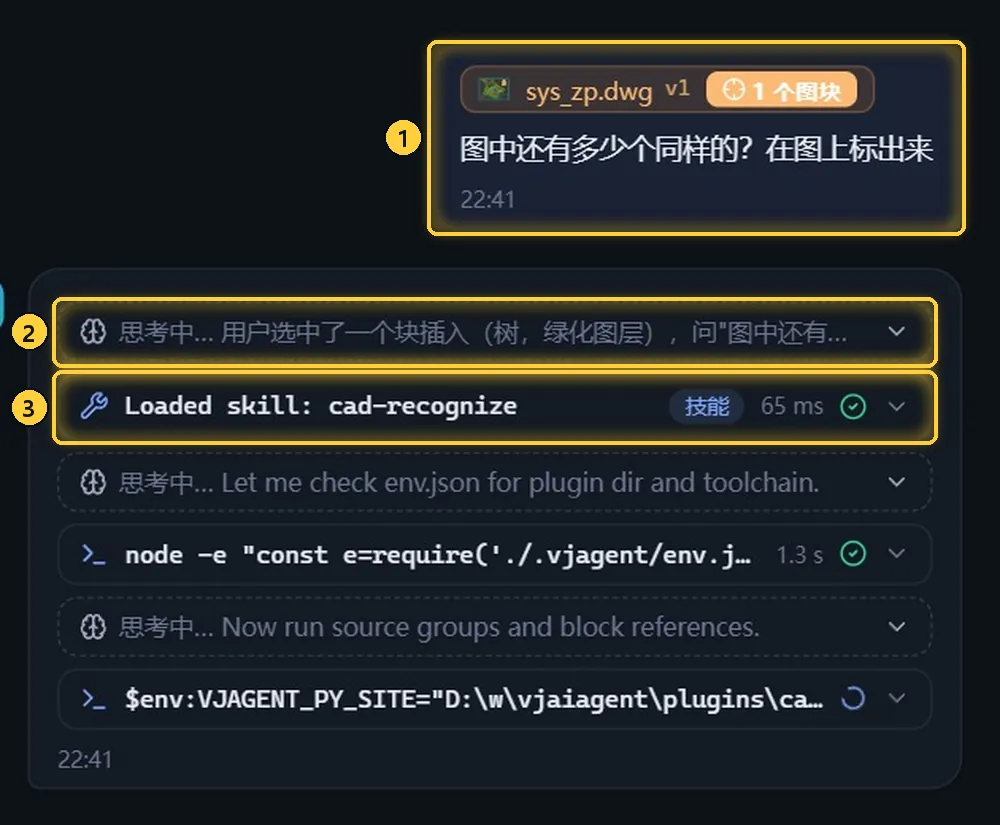

发送后，可以在对话里看到智能体是怎样处理的：

1. 你的提问：消息里同样带着图纸和「1 个图块」，点「1 个图块」可以查看当时选中了哪些实体。
2. 理解选择：智能体先弄清你选中的是什么，这里是「绿化」图层上的一个块插入，也就是一棵树。
3. 选用技能：「Loaded skill: cad-recognize」表示它自动加载了构件识别技能，后面的步骤会按这个技能的方法来做。

查看结果

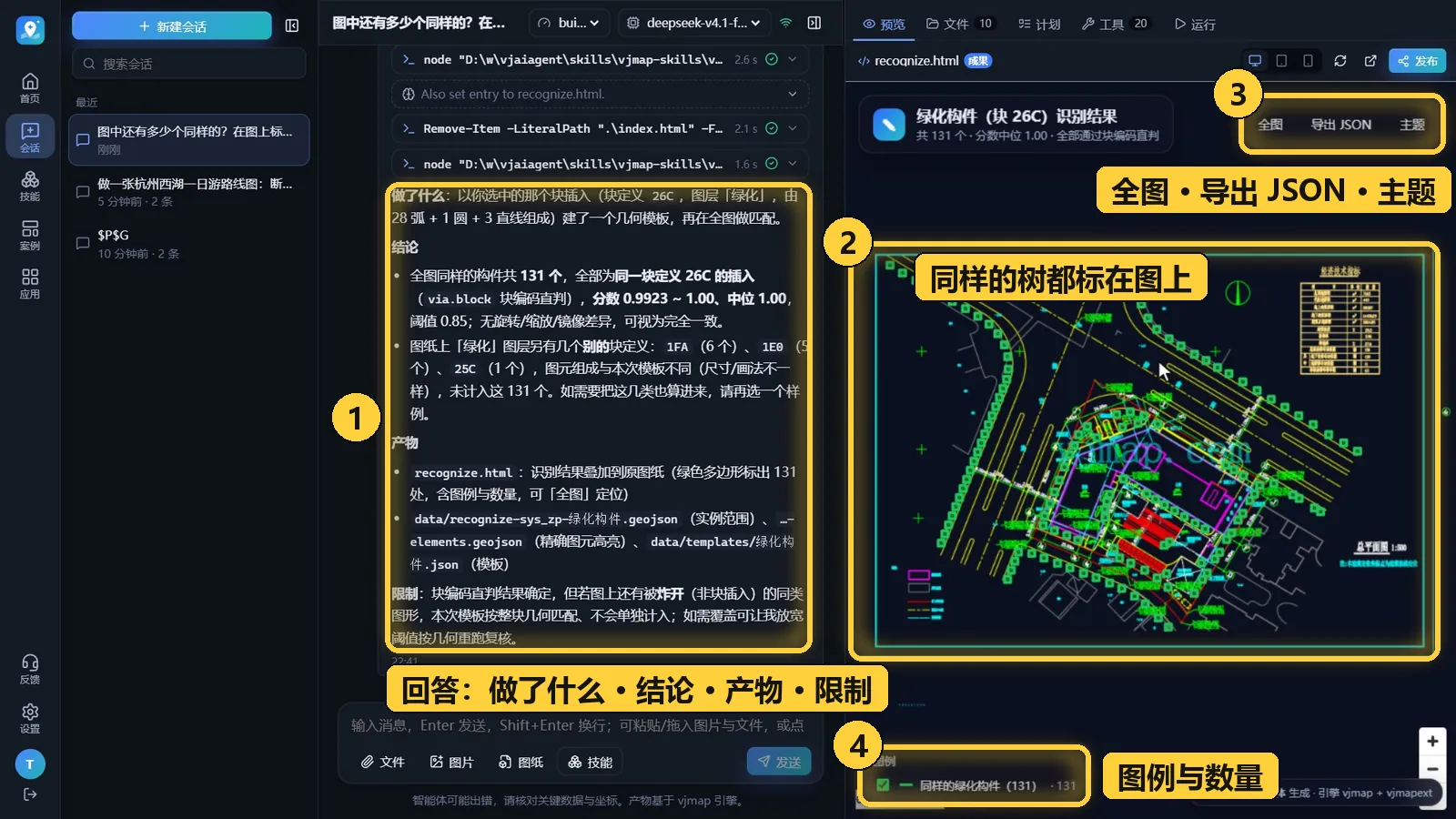

处理完成后，左边是文字回答，右边直接打开生成的识别结果页：

1. 回答：说明做了什么、得出什么结论、生成了哪些文件，以及有什么限制。
2. 结果预览：识别结果叠加在原图纸上，图中 131 棵同样的树都框了出来，可以缩放查看。
3. 页面按钮：这次生成的页面带「全图」「导出 JSON」「主题」等按钮，具体按钮随任务不同而不同。
4. 图例：「同样的绿化构件（131）」，前面的勾选框可以控制显示或隐藏。

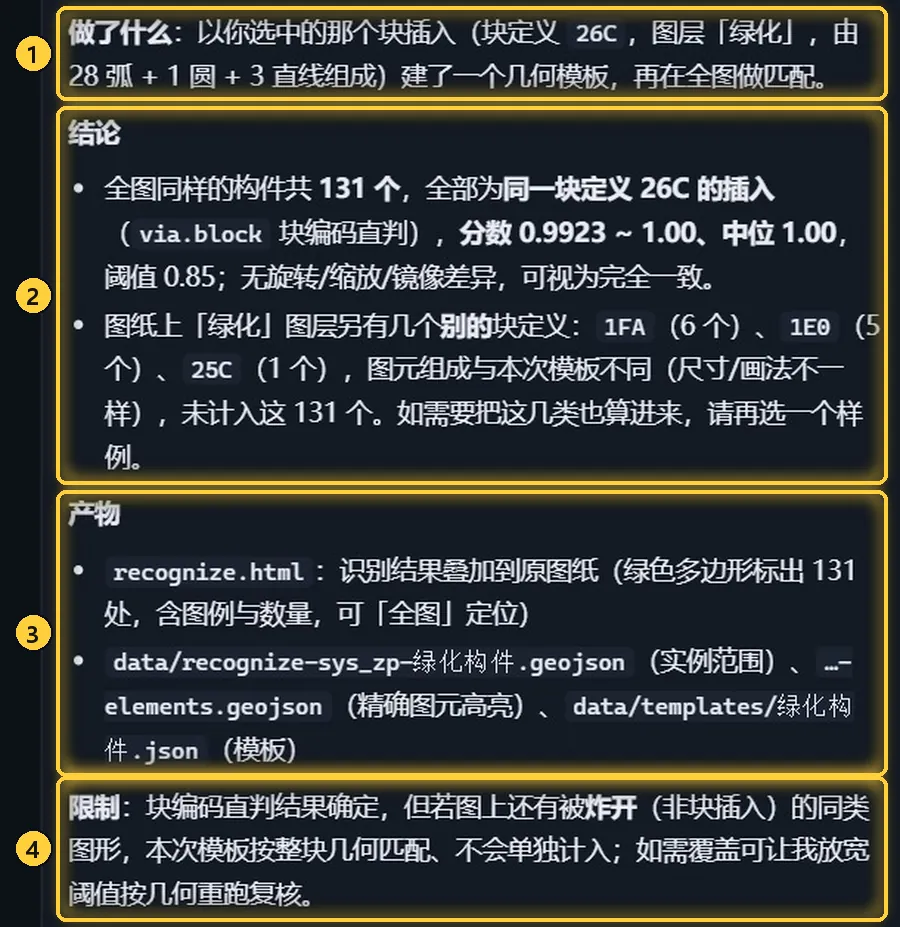

回答的内容放大来看：

1. 做了什么：以你选中的那个图块为样例，建了一个几何模板，再在全图做匹配。
2. 结论：全图同样的构件共 131 个；还提醒你「绿化」图层上另有几种不同的图块，没有计入，需要的话可以再选一个样例。
3. 产物：识别结果页 recognize.html 和几份数据文件，可以在右上方的「文件」页签里查看和下载。
4. 限制：说明这种方法可能漏掉什么，例如被炸开、不再是图块的同类图形，以及怎样复核。

不满意就接着说，例如“把另外几种绿化图块也算进来”“导出这 131 个位置的坐标表”，智能体会在这次结果的基础上继续做。

从图纸模板开始

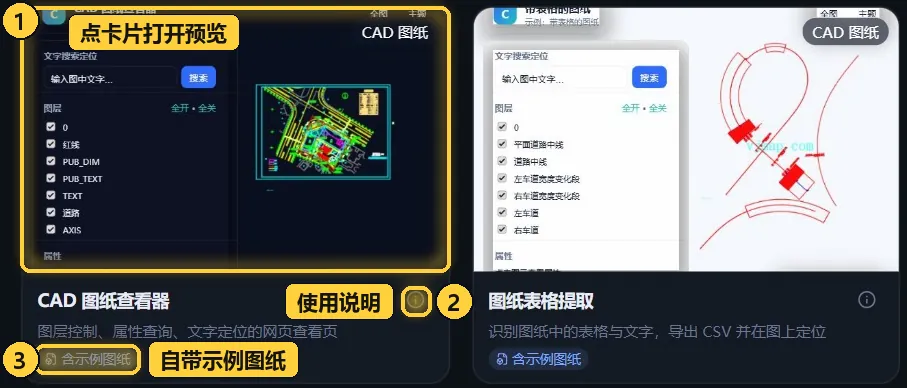

不知道还能让它对图纸做什么，可以看看案例里的图纸模板。在「案例」页点分类「CAD 图纸」，能看到全部 12 个图纸类模板，首页的案例区也有同样的分类：

1. 模板卡片：点卡片打开预览，看它做出来的效果。
2. 使用说明：要准备什么数据、怎么问、注意什么。
3. 含示例图纸：用这个模板时会自动带上示例图纸，没有自己的图纸也能先试一遍，随时可以换成自己的。不带示例图纸的模板会标「需要图纸」。

下一步

模板的预览、使用说明和示范会话怎么用，见 案例与社区作品。想直接打开图纸叠加、构件识别、智能审图等专业工具，见 技能与应用。
