唯杰地图智能体平台正式上线：让 CAD 图纸走进 GIS，叠加地图、坐标转换、图片转 CAD 一句话搞定
一句话介绍：唯杰地图 VJMAP 是为 CAD 图纸打造的 WebGIS 平台。基于它的唯杰地图智能体平台，把「CAD 图纸叠加到地图」「坐标转换」「图片转 CAD」「构件识别」「智能审图」这些专业活，做成了开箱即用的应用；再配上一个会画地图、会看图纸的智能体——你用中文说一句，它就调用这些能力帮你做完。
入口：vjmap.com/agent，账号与唯杰地图官网通用，注册即可使用，无需安装。
做测绘、规划、设计的人，几乎每天都在 CAD 和 GIS 之间来回切换：
- 甲方给的 DWG，要叠到天地图上看位置，一叠偏了几百米，不知道是什么坐标系；
- 施工图是局部坐标，要套到卫星影像上，只能自己找点、算参数；
- 外业测回来的 GPS 点，要换成国家 2000，再导成 CASS 展点；
- 档案室里只有扫描件和照片，想改图得照着重描一遍；
- 一张总平面图上有多少棵树、多少个车位，只能放大了一个一个数；
- 勘察报告里的钻孔分层表、巷道图上的高程注记，想看成三维地层和等值线，得另找专业软件建模。
这些事都不难，但都很费时间，而且通用的 AI 工具帮不上忙——它们读不了 DWG，不懂投影带，算不了七参数。
唯杰地图智能体平台，就是为这些事做的。

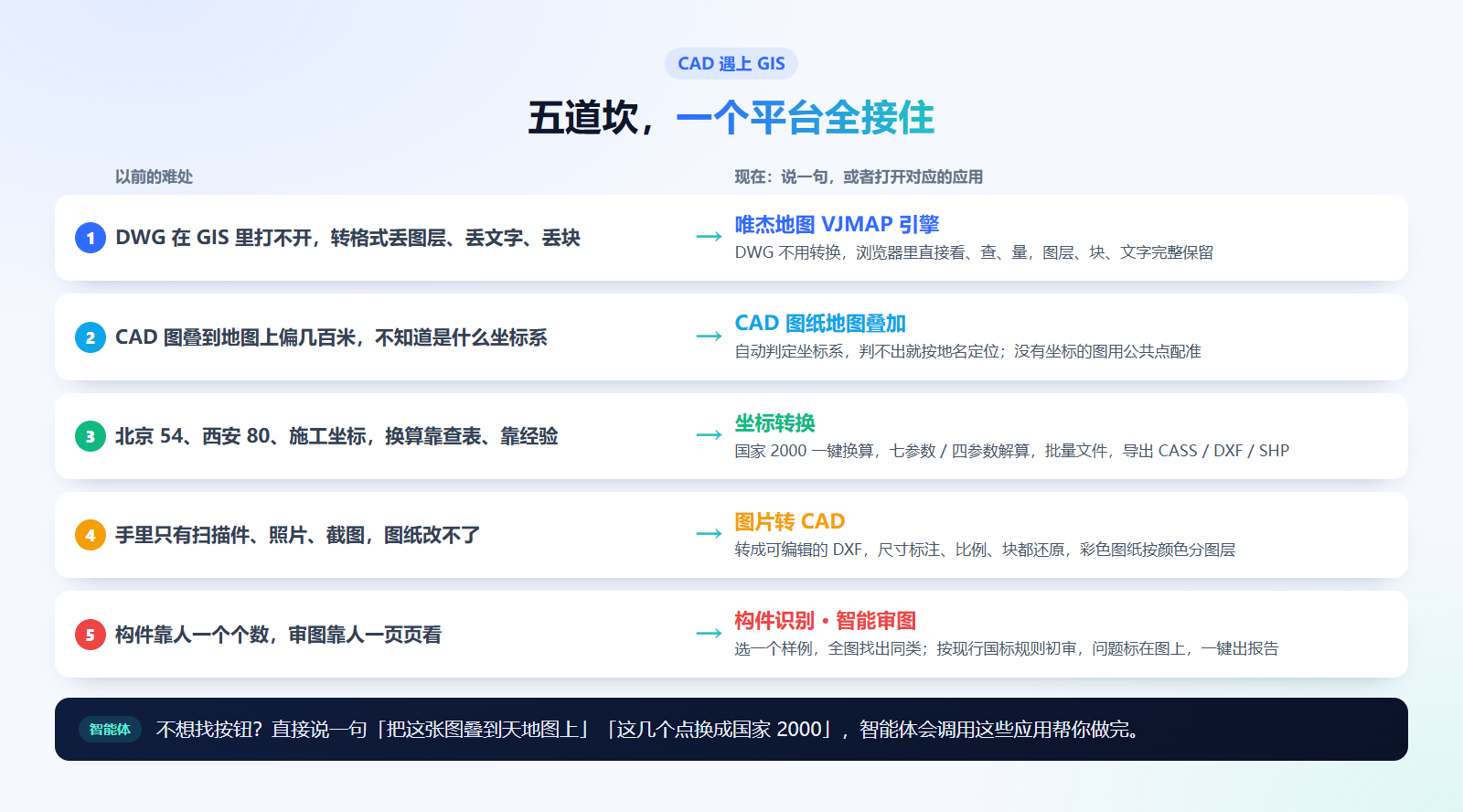

一、CAD 遇上 GIS，五道坎一个平台全接住
平台的底座是唯杰地图 VJMAP：DWG 不用转换格式，服务端在线解析，浏览器里直接打开，图层、块、文字、标注完整保留，还能和天地图、高德、影像底图叠在一起，二维、三维、地球随时切换。

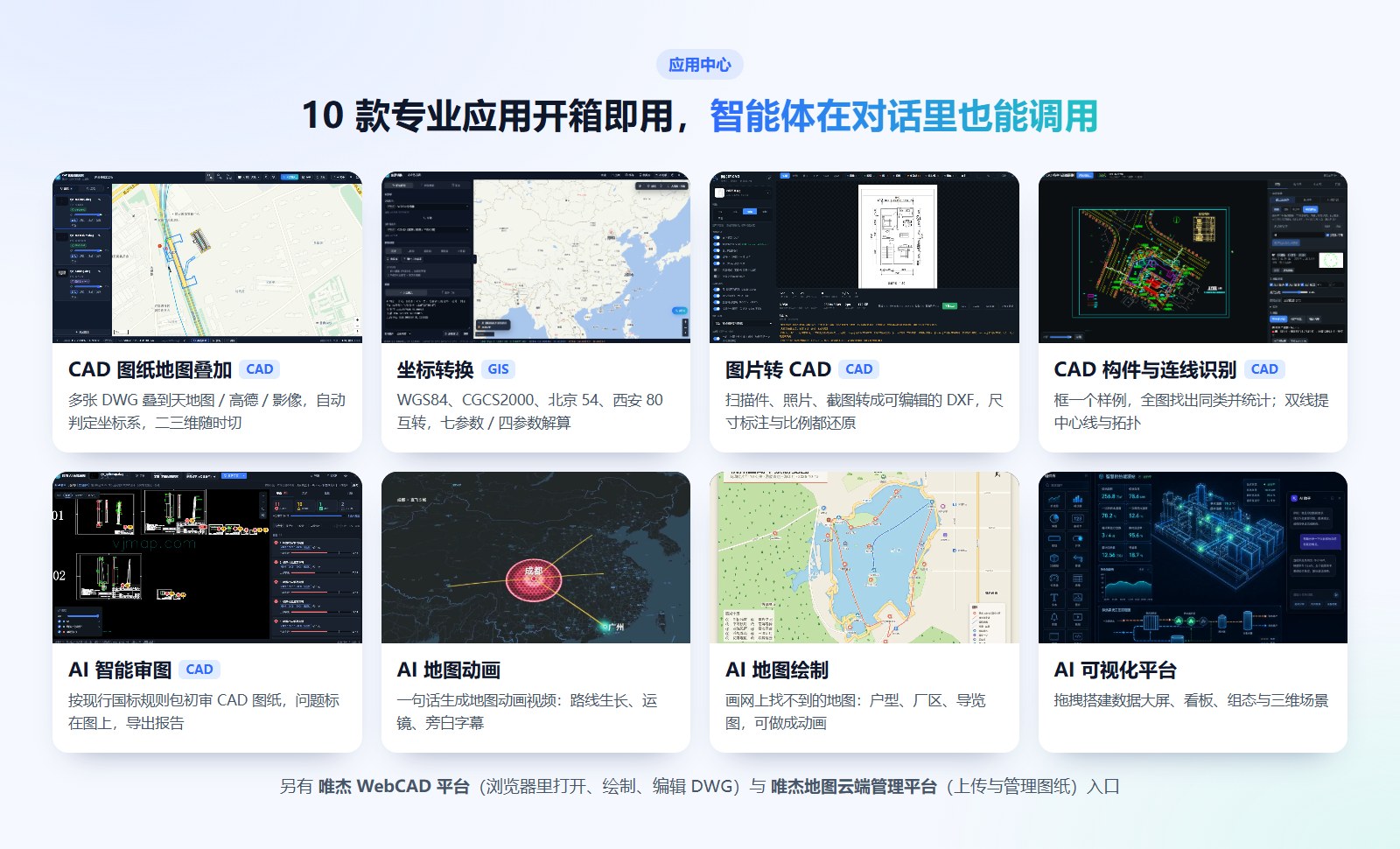

在这个底座上，平台提供了一组针对 CAD 图纸的专业应用，每个都能单独用；智能体在对话里也能直接调用它们。下面一个个看。
二、CAD 图纸叠加到地图：自动定坐标系，没坐标也能配准

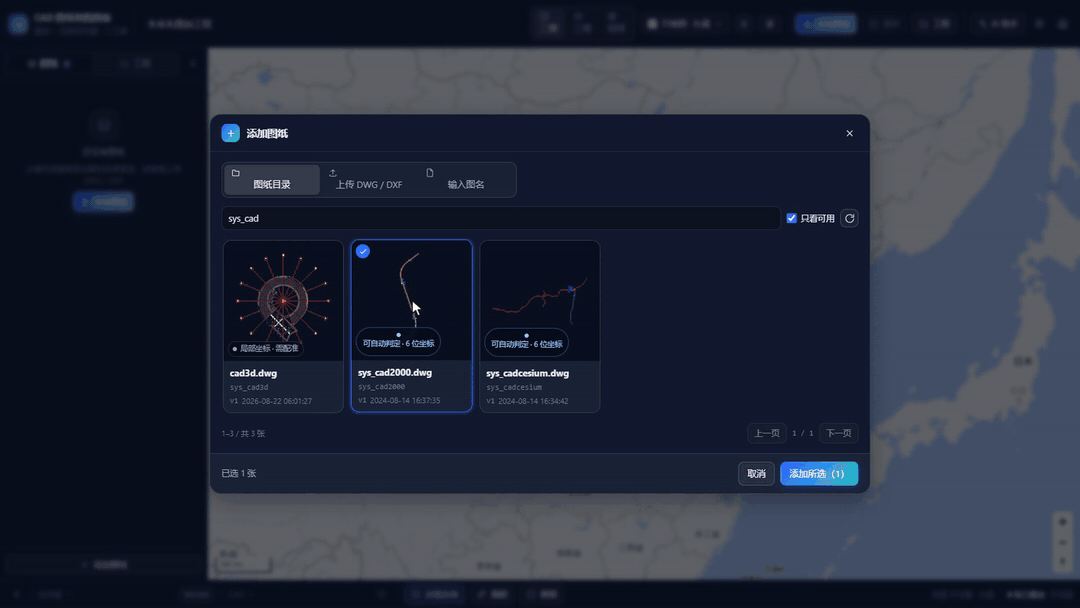

这是用得最多的一个应用。打开「CAD 图纸地图叠加」，点「添加图纸」，从图纸目录里选一张（自己的图纸也能直接上传 DWG / DXF）——

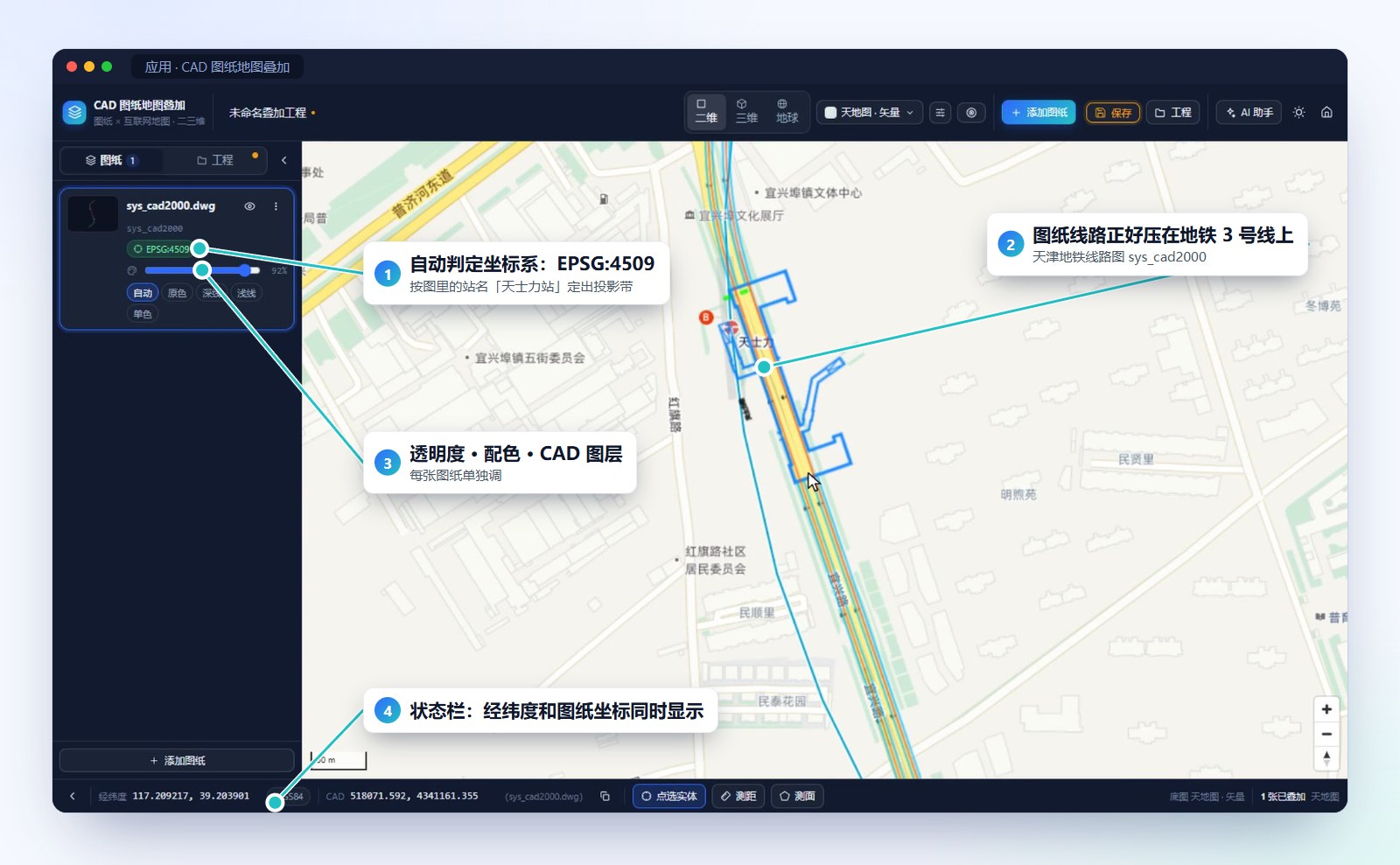

应用读取图纸坐标，再识别图里的站名，几秒钟就定出坐标系，自动叠了上去。上图是一张天津地铁线路图，图上的线路正好压在地图的地铁 3 号线上。
点卡片上的坐标系标签，还能看到判定依据：这张图是按图内站名「天士力站」定出的投影带。每张图纸卡片上的透明度、配色（自动、原色、深线、浅线、单色）、CAD 图层都能单独调；鼠标移到图上，状态栏同时显示经纬度和这一点的图纸坐标。
判不出来？告诉它大概在哪
有些图坐标只有 6 位，图里也没有能认的地名，应用就定不了带号。这时卡片会提示「还差图纸所在位置」：
- 候选投影带已经按可能性排好，点一行，右边就预览它落在哪；
- 输入一个地名（比如「重庆市」），点「按地名重算」；
- 也可以在地图上点一下大致位置，或者手动指定带号。
没有坐标的施工图：公共点配准

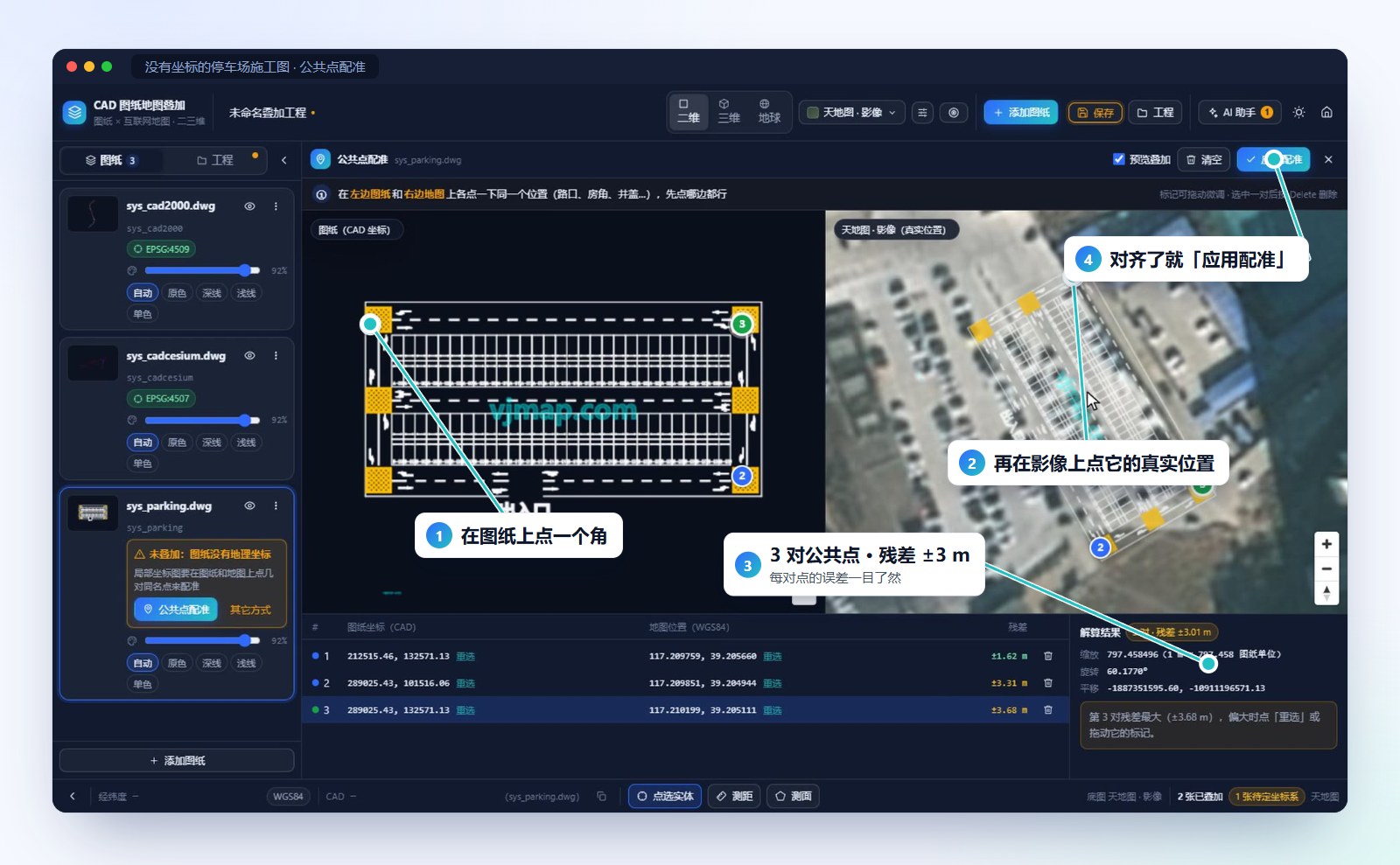

施工图、建筑平面图这类局部坐标的图，没有地理坐标，就用公共点配准：左边是图纸，右边是地图，在图纸上点一个角，再到影像上点它的真实位置，这就是一对公共点。
点上三对，下面会列出每对点的残差，准不准一目了然；右边已经按结果叠好，对齐了就点「应用配准」。
二维、三维、贴地形的地球

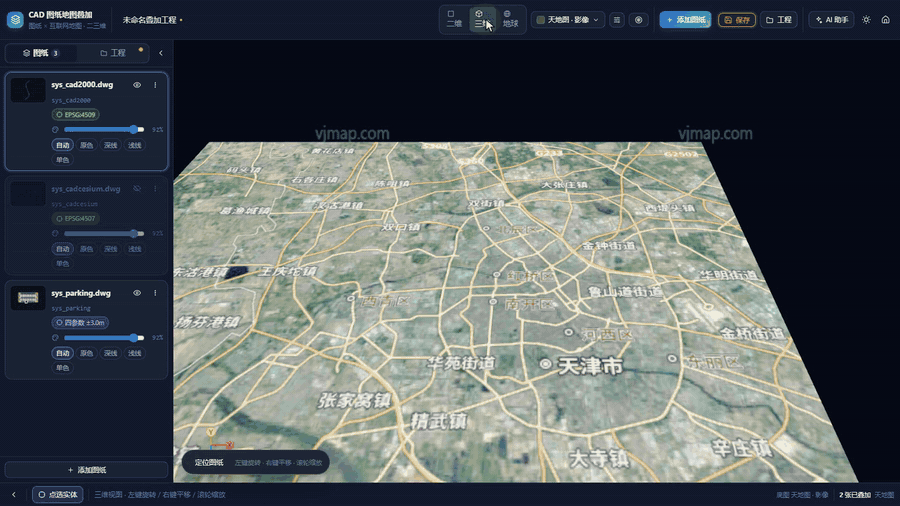

叠好的图纸可以切到「三维」旋转、倾斜着看，也可以切到「地球」视图，打开全球高程，让图纸顺着真实地形铺开。
顶栏能换天地图、高德、影像、地形等底图；高德这类火星坐标的底图会自动纠偏，不用自己换算。还能测距、测面（按实际的米算），点选实体看类型、图层、颜色。做好的叠加工程可以保存、分享链接给别人只读查看。
不想找按钮？直接吩咐 AI 助手

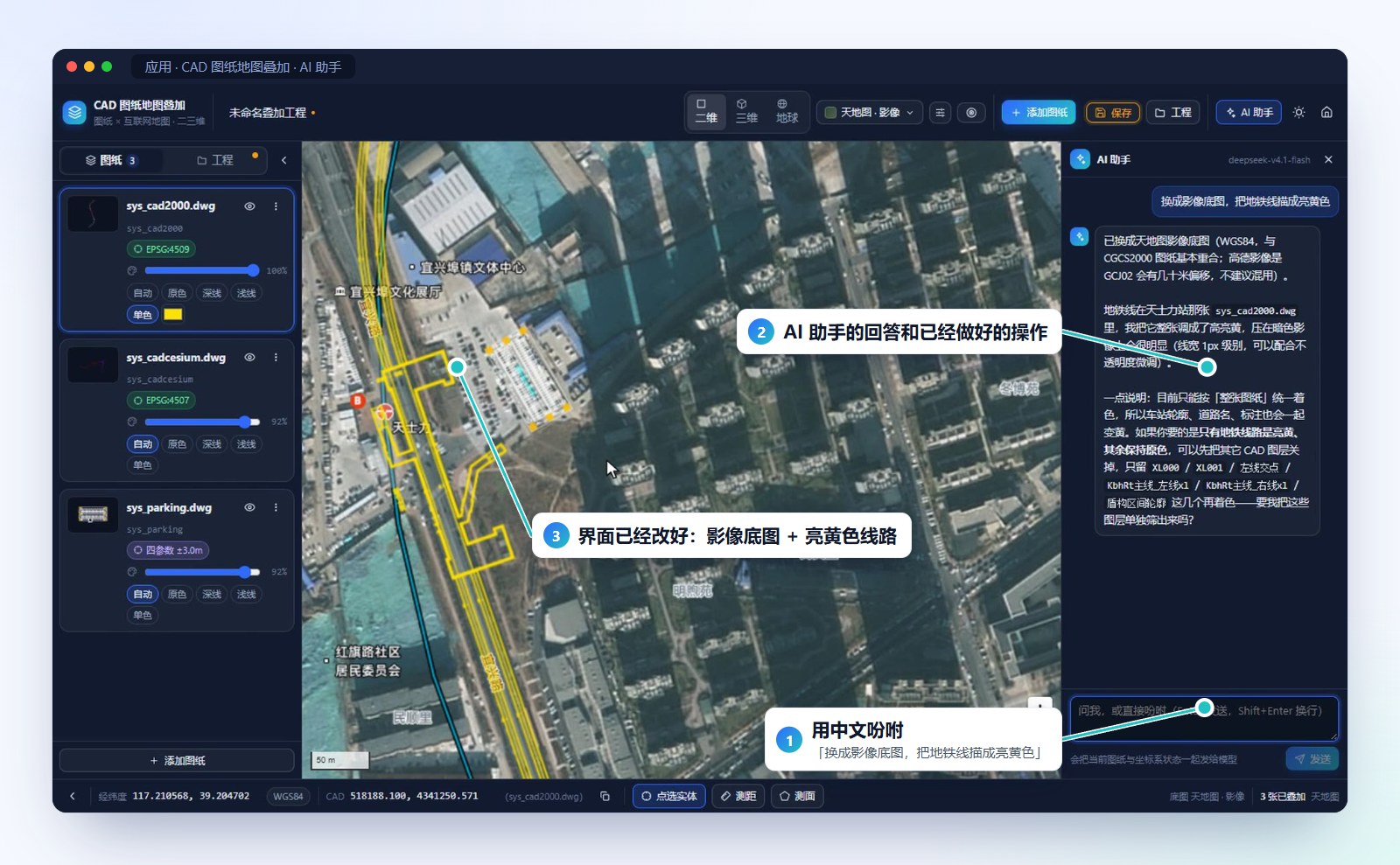

应用右上角有「AI 助手」，用中文说就行：
换成影像底图，把地铁线描成亮黄色。
它读懂意思，直接操作界面；「坐标系怎么判定」「叠偏了怎么办」这类问题也都能问。
三、坐标转换：测绘人员的随身工具箱
「坐标转换」应用把测绘工作里最常见的坐标计算都收齐了：WGS84、CGCS2000（国家 2000）、北京 54、西安 80，以及高德、百度等互联网坐标，高斯投影 3° 带、6° 带。

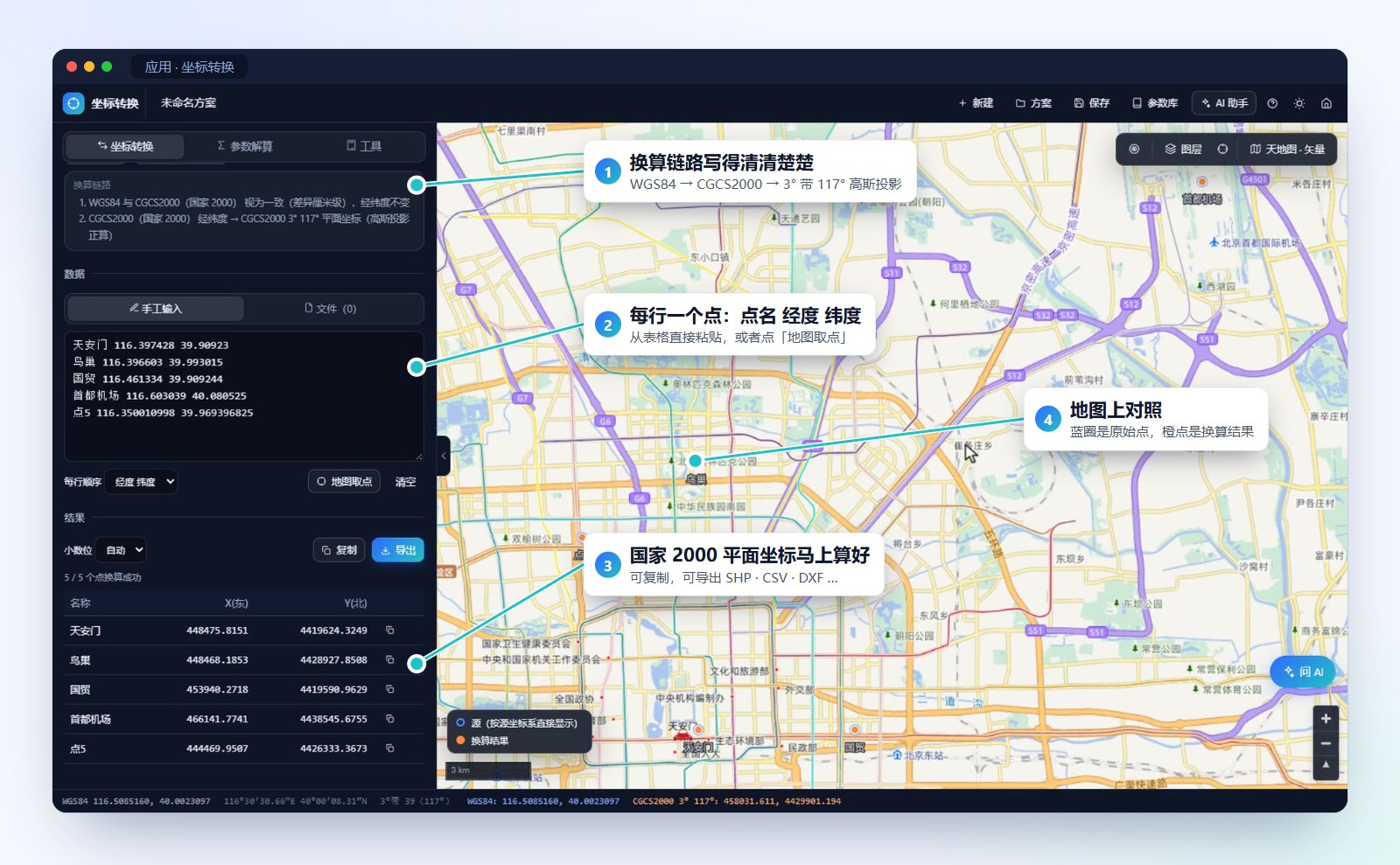

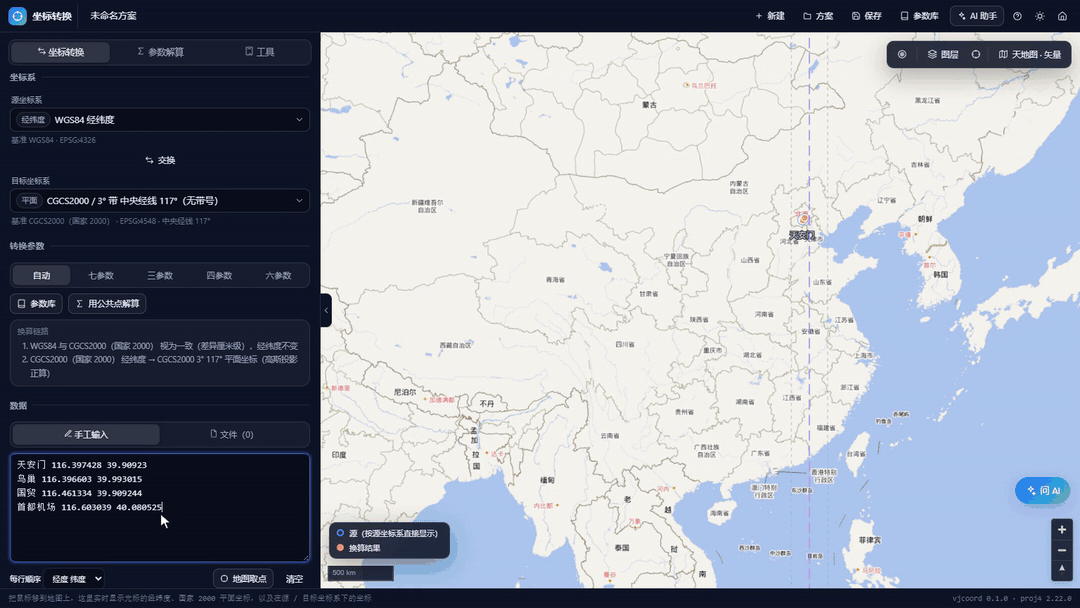

最常见的场景：把 GPS 经纬度换成国家 2000 平面坐标。目标坐标系直接输入「国家2000 117」搜索，选 3° 带、中央经线 117°，把点粘贴进来——
- 换算链路写清楚了中间经过哪几步，心里有数；
- 结果可以复制，也能导出成 SHP、CSV，或者 CAD 能打开的 DXF；
- 成批的数据切到「文件」页，SHP、GeoJSON、CSV、Excel、DXF 都能直接读，导出还支持南方 CASS 坐标数据（.dat），拿去就能展点。
七参数、四参数，用公共点求出来

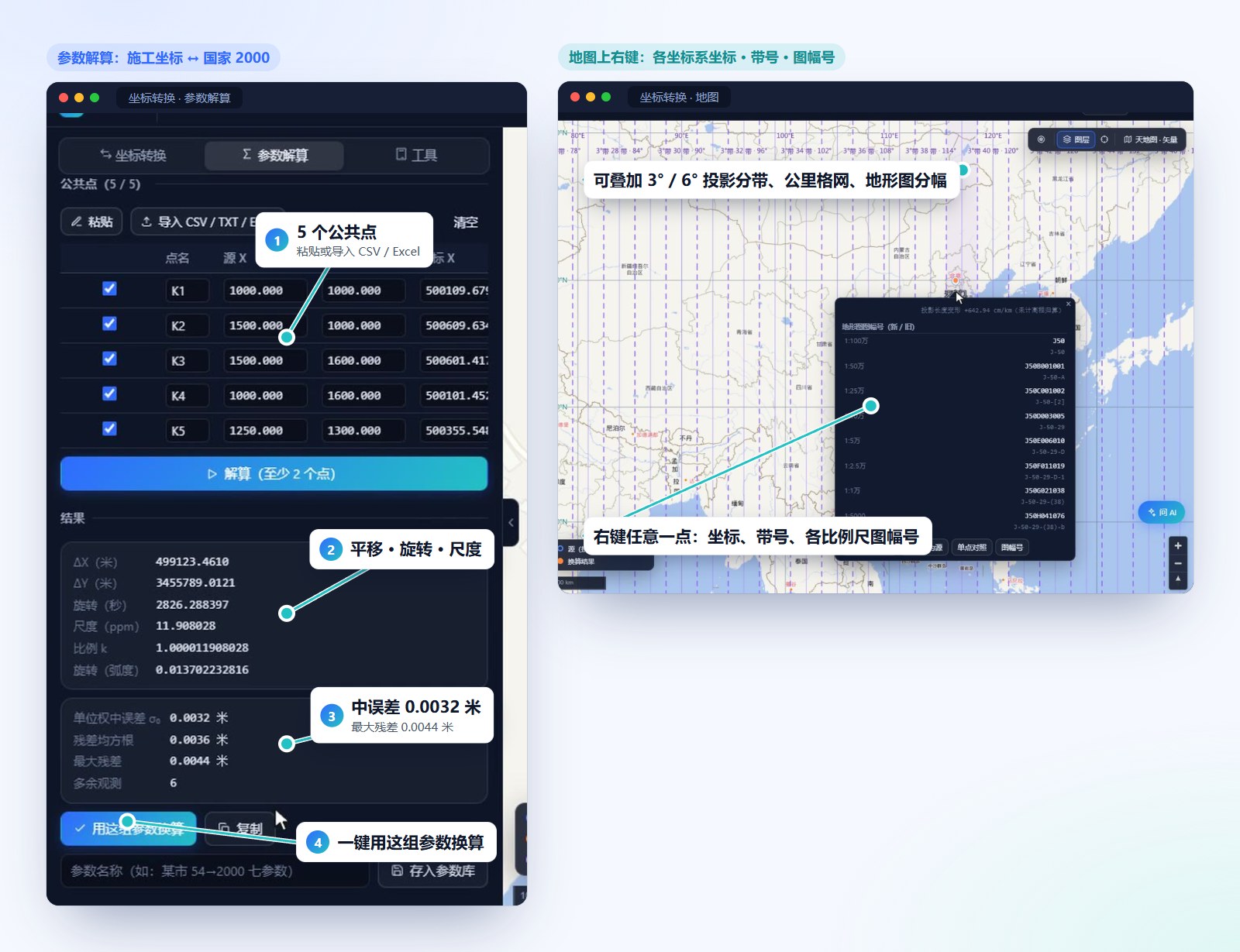

不同基准之间转换，或者施工坐标转国家坐标，要先求转换参数。切到「参数解算」，七参数、三参数、四参数、六参数都支持：
填上公共点，结果马上出来：平移、旋转、尺度，以及每个点的残差和中误差。精度满意就「用这组参数换算」，也可以存入参数库下次直接用。
「工具」页还有一组常用小计算：单点对照（一个点在各坐标系下的坐标一次列全）、带号与 EPSG 编号、拿到一张不知道坐标系的图纸，填上坐标帮你判断属于哪个坐标系、图幅号、坐标正反算与面积、度分秒换算。地图上还能叠加投影分带、公里格网和地形图分幅，右键任意一点看各坐标系坐标和图幅号。
四、图片转 CAD：扫描件、照片变成可编辑的 DXF
档案室里的老图纸只有扫描件，甲方发来的是一张截图，现场拍了一张照片……「图片转 CAD」把它们转成真正可编辑的 CAD 图。

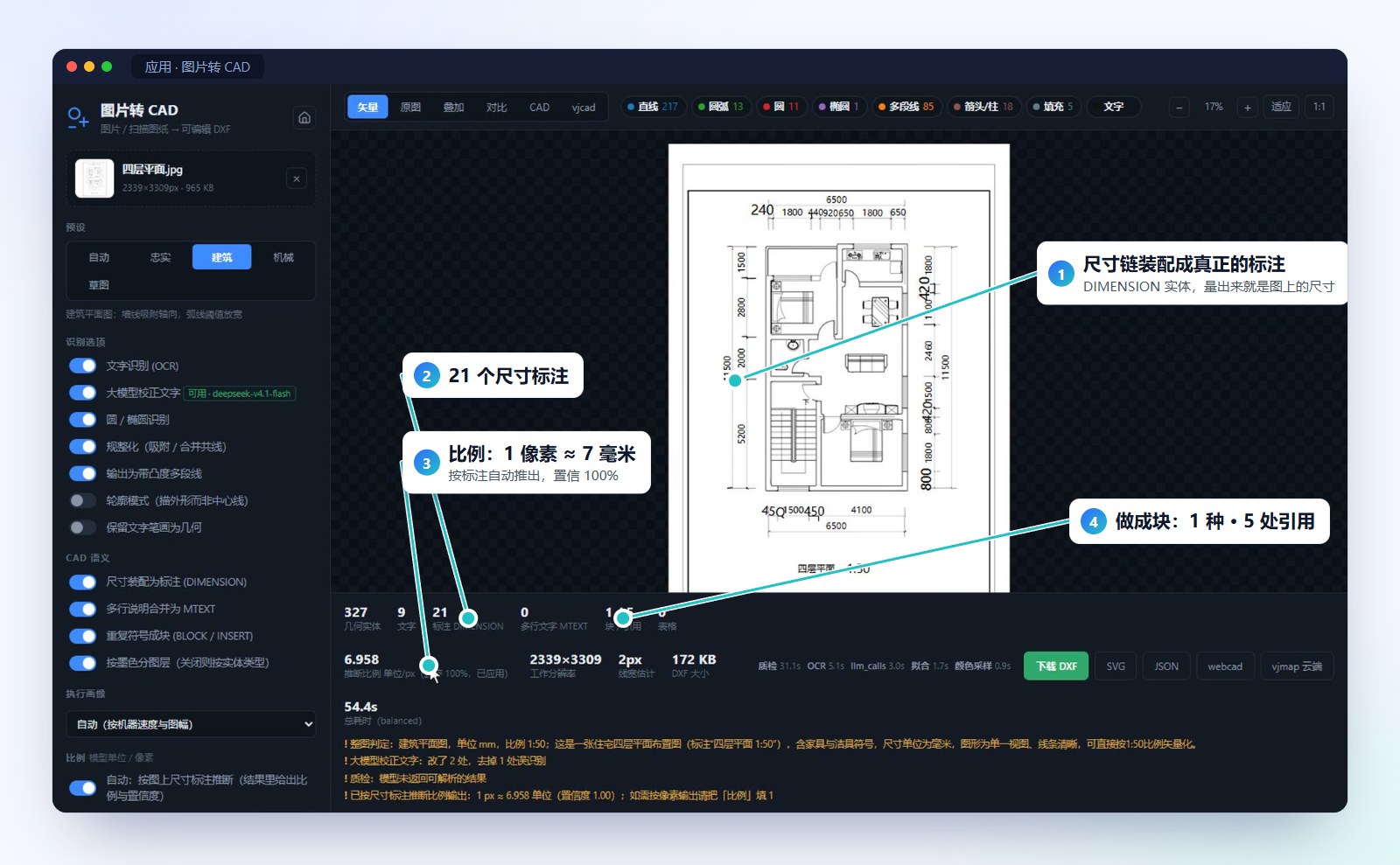

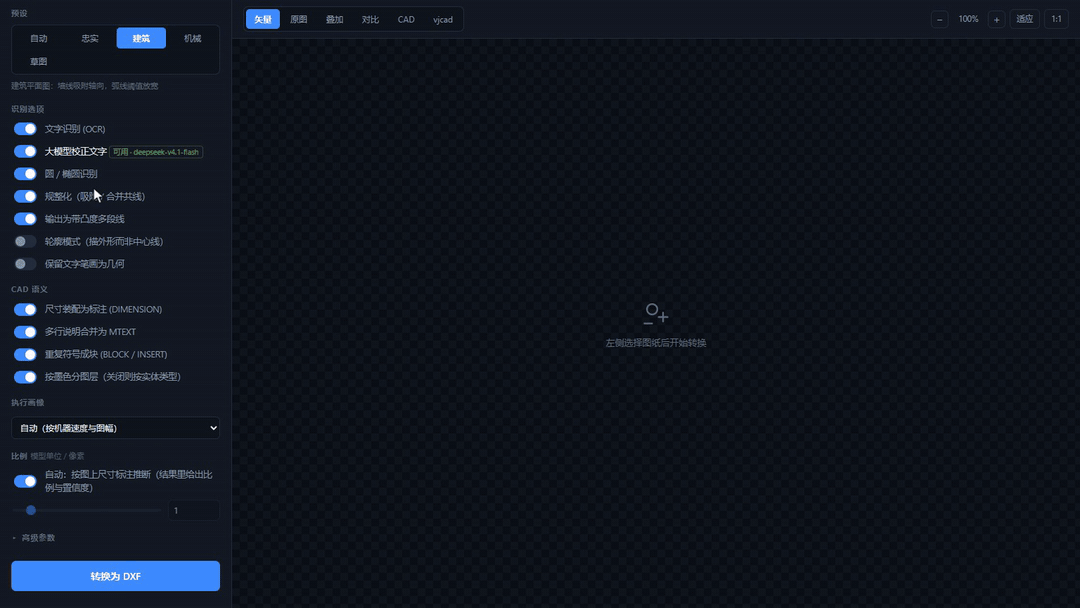

上传图片（点选、拖入、Ctrl+V 粘贴截图都行），选一个预设——「建筑」墙线吸附得横平竖直，「机械」适合零件图，「草图」适合手绘，「忠实」尽量照原样描——点「转换为 DXF」：
转出来的不只是线：
- 尺寸链装配成了真正的 DIMENSION 标注，这张图识别出 21 个；
- 它还按标注推出了比例：1 像素约 7 毫米，DXF 里量出来就是图上的尺寸；
- 重复出现的符号做成了块；
- 文字通过 OCR 识别，可以开启大模型校正。

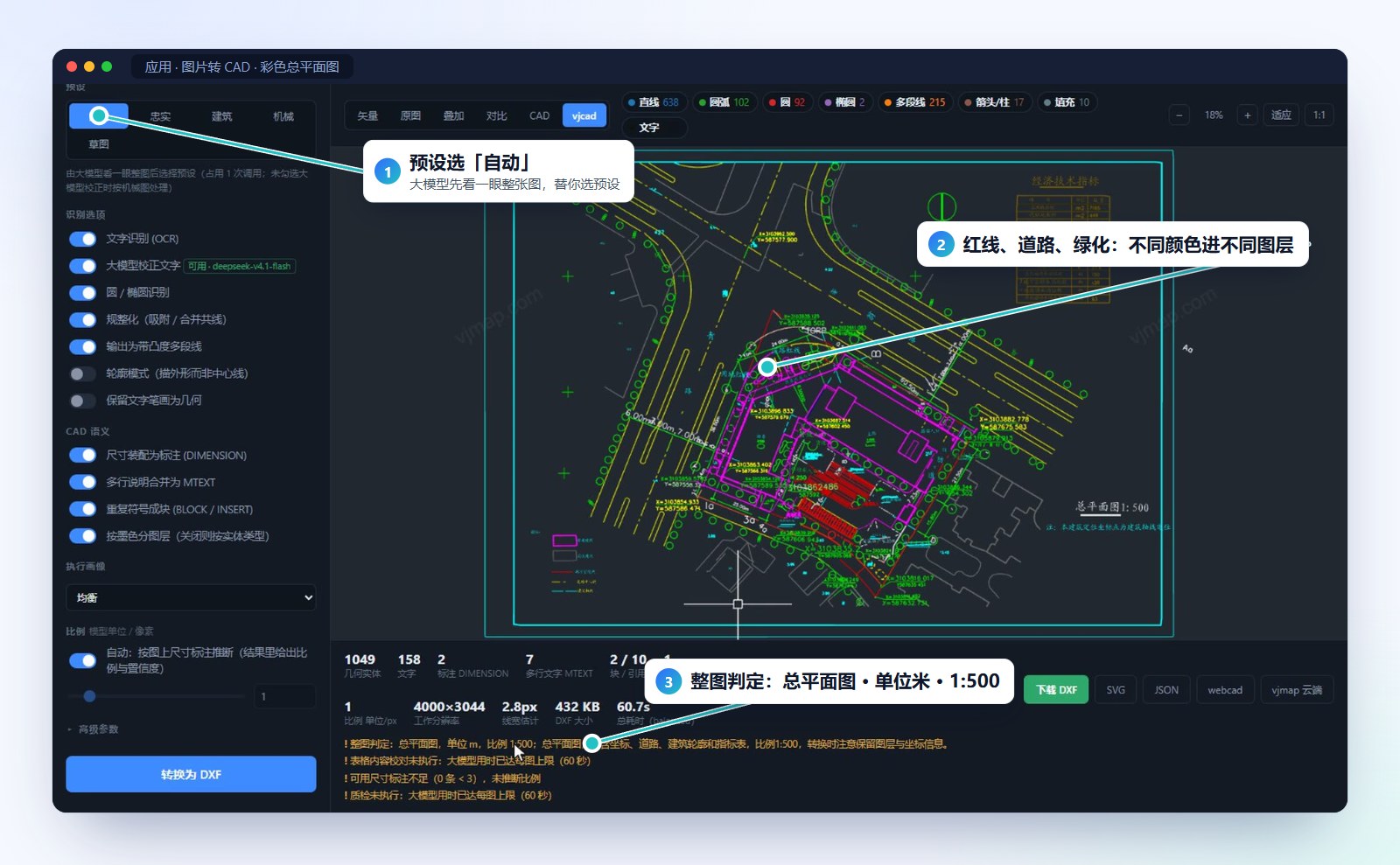

彩色图纸也能处理。选「自动」预设，大模型先看一眼整张图，判断图纸类型、单位和比例，替你选好参数；转换后不同颜色的线各进各的图层：
转完可以用「叠加」「对比」视图和原图逐处核对，再下载 DXF（AutoCAD、浩辰、唯杰 WebCAD 都能打开接着改），或者 SVG、JSON、webcad 格式。
五、构件识别与智能审图：数和审，交给 AI
以例找同：选一个，全图找出所有同类
「CAD 构件与连线识别」只需要你在图上框一个样例（一棵树、一辆车、一个车位），它就在整张图里找出所有同类构件，允许旋转、镜像和缩放。
不知道怎么框？还可以让 AI 找样例：描述一下图上的画法（比如「竖向的长方形格子，两端带挡车器」），视觉模型自己在图上找几个例子做模板——

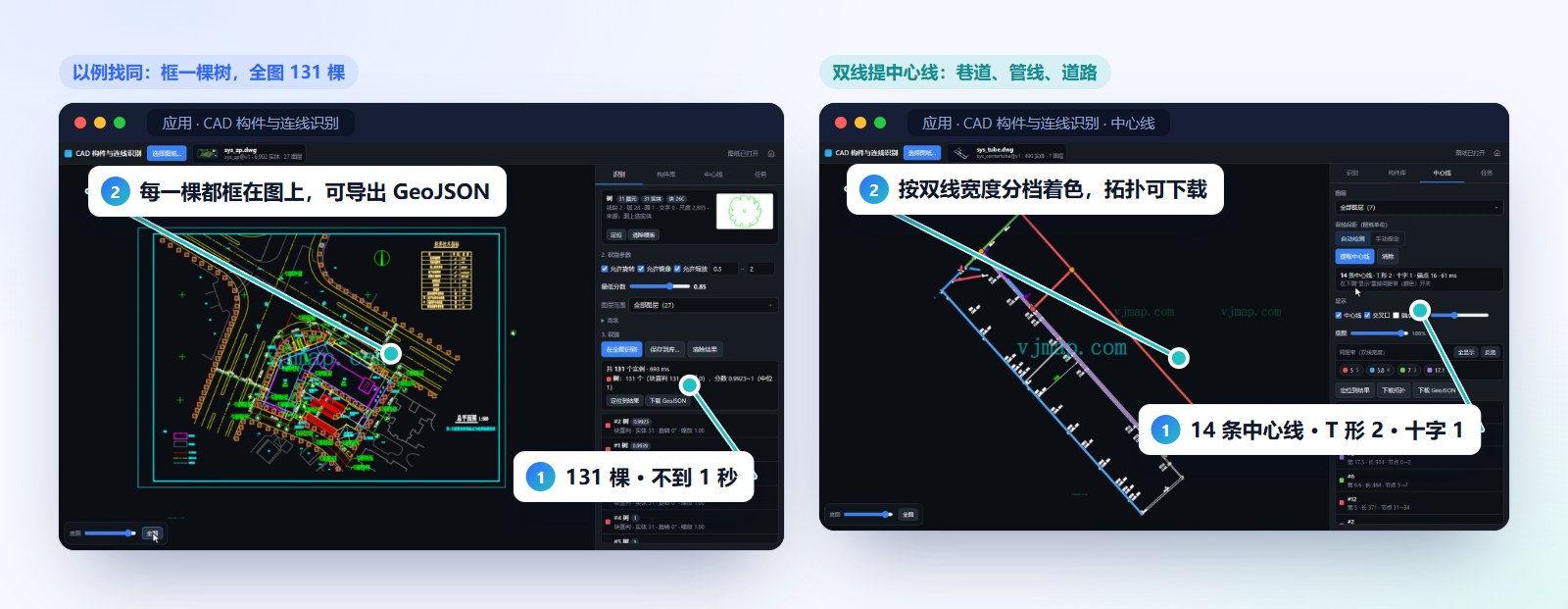

一张总平面图里的 131 棵树，不到 1 秒全部找到；结果可以逐个定位、导出 GeoJSON，模板能存进构件库反复用。巷道、管线、道路这类双线图，还能自动提取中心线，给出 T 形、十字交叉口和拓扑，接着做管网、巷道分析。
AI 智能审图：按国标规则包初审

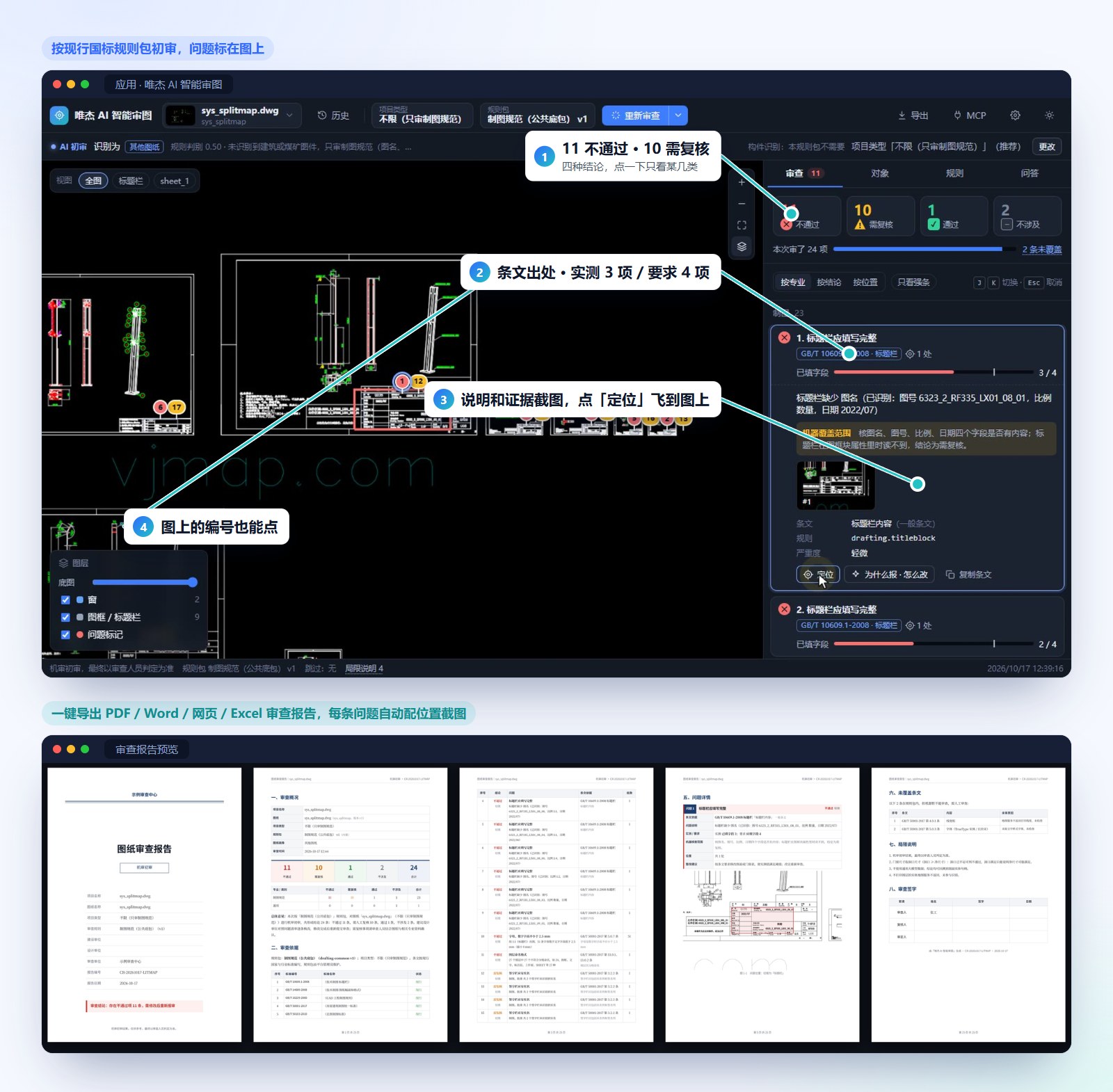

「唯杰 AI 智能审图」选一张图纸，AI 自动读图、识别对象、判断图纸类型，再按对应的规则包（住宅、公共建筑、厂房仓库、煤矿采掘等项目类型）逐条审查：
- 结论分四种：不通过、需复核、通过、不涉及；
- 每条结论标着条文出处和实测值，带证据截图，点「定位」直接飞到图上；
- 不清楚为什么报，可以让大模型解释原因和修改建议；
- 规则可以克隆成自己的、调整参数、先试跑再应用；
- 一键导出 PDF、Word、网页、Excel 审查报告，每条问题自动配位置截图。
审查煤矿采掘图时，它还会自动调用构件识别，把巷道中心线提出来量宽度——应用之间是打通的。
六、三维与地质：钻孔建地层，高程出等值线，图纸变三维
二维的表格和图纸里，常常藏着三维信息：勘察报告里的钻孔分层表、巷道图上的高程注记、总平面图上的层数和高度。智能体能把它们直接变成看得见、能量测的三维成果。下面两个例子都是平台「案例」里的示范，可以先看完整的对话过程，再点「继续对话」换成自己的数据。

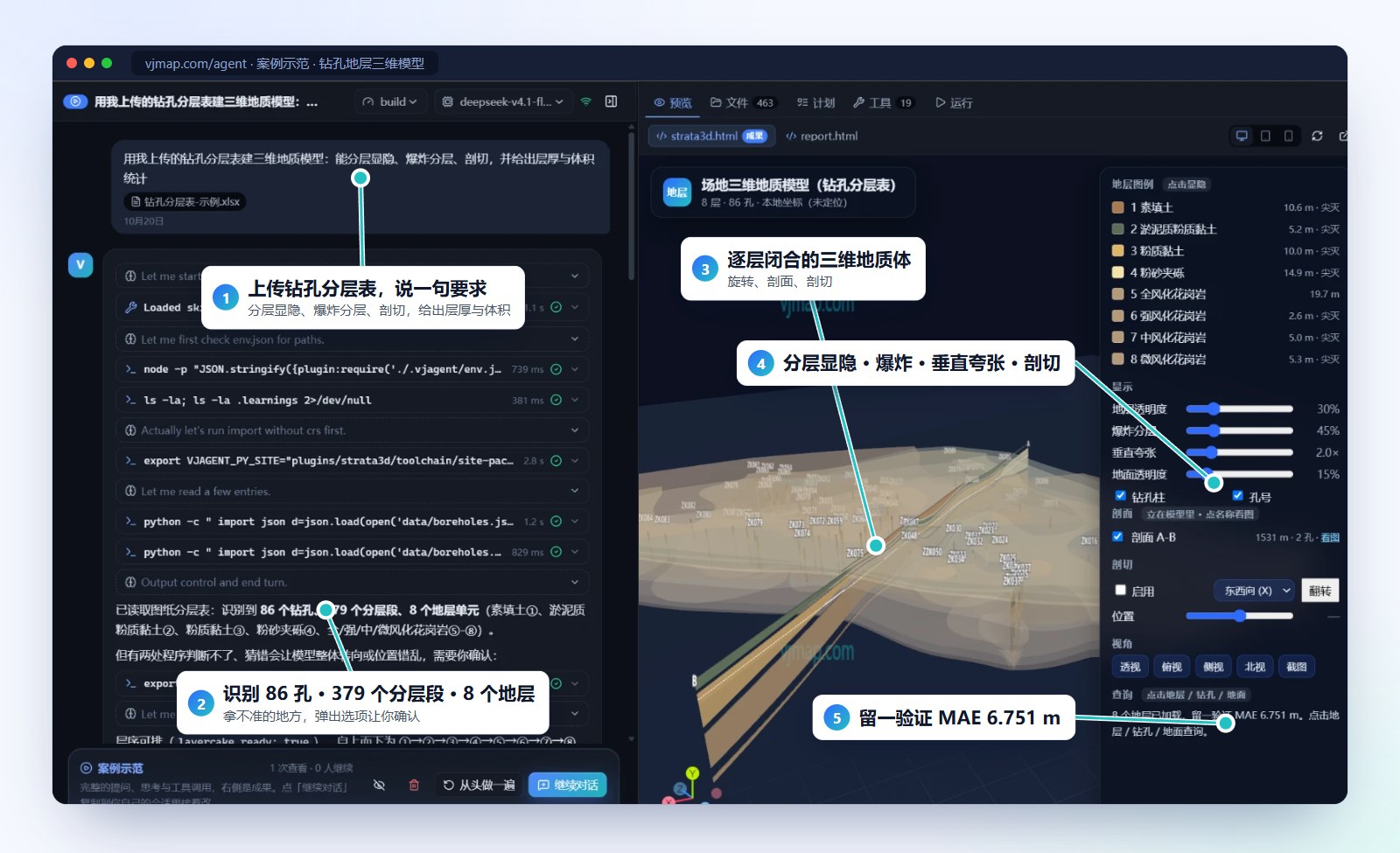

钻孔分层表 → 三维地质模型
上传一份钻孔分层表（Excel），说：
用我上传的钻孔分层表建三维地质模型：能分层显隐、爆炸分层、剖切，并给出层厚与体积统计
- 智能体读表后识别出 86 个钻孔、379 个分层段、8 个地层单元（从素填土、淤泥质粉质黏土一直到微风化花岗岩）。层序里有程序判断不了、猜错会让模型整体出错的地方，它会停下来弹出选项让你确认，而不是硬猜；
- 成果是逐层闭合的三维地质体：地层图例列出每层厚度，点击就能显隐；透明度、爆炸分层、垂直夸张随手调；可以立 A-B 剖面、按方向剖切，切换透视、俯视、侧视视角，点击地层、钻孔或地面查询；
- 模型用留一验证给出精度（本例平均误差 MAE 6.751 m），另附一份统计报告。

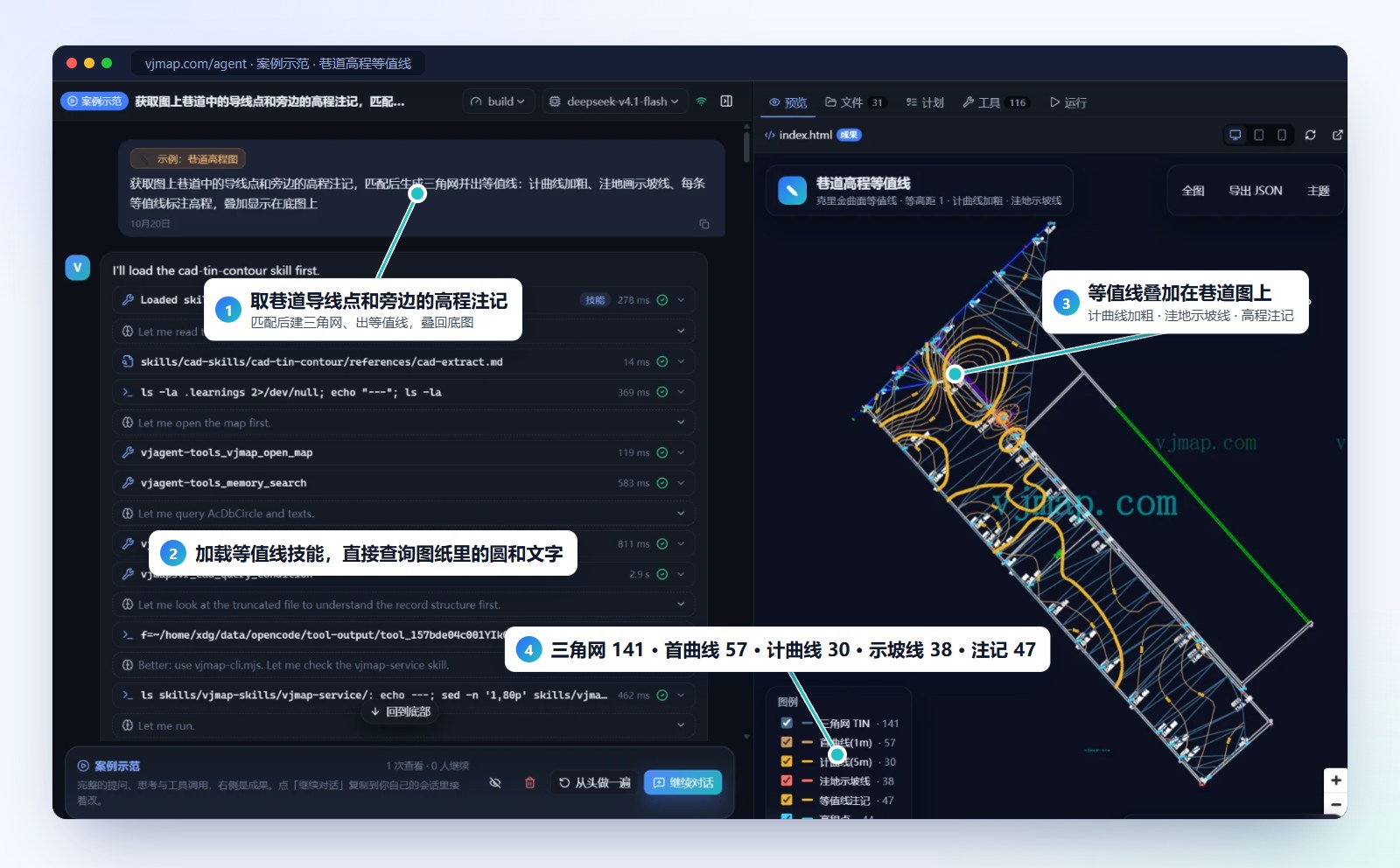

巷道图高程注记 → 三角网与等值线
煤矿巷道图、地形图上，高程往往只是一个个注记文字。直接对图纸说：
获取图上巷道中的导线点和旁边的高程注记，匹配后生成三角网并出等值线：计曲线加粗、注地画示坡线、每条等值线标注高程，叠加显示在底图上
智能体加载等值线技能，直接向唯杰地图服务查询图纸里的圆（导线点）和文字（高程注记），把点和注记一一匹配，再建三角网、按克里金曲面生成等值线：首曲线 1 m，计曲线 5 m 加粗，洼地画示坡线，每条等值线标注高程，结果叠回原图显示，还能导出 JSON。
图纸三维场景、片区建筑高度
同一类里还可以这样用：
- 「把这张 CAD 总平图生成可漫游的三维场景」：以图纸为地面，地块按层数拉伸成体块，可以漫游查看；
- 「做一张广州珠江新城的建筑高度分析图，按层数拉成体块」：建筑轮廓按层数拉伸，统计楼栋与高度分布，点一栋楼看层数；
- 前面「CAD 图纸地图叠加」里叠好的图纸，也能直接切到三维和贴地形的地球视图。
七、智能体：不想找按钮，就说一句话
上面这些应用都能单独打开用。但更省事的方式，是直接告诉智能体你要什么。

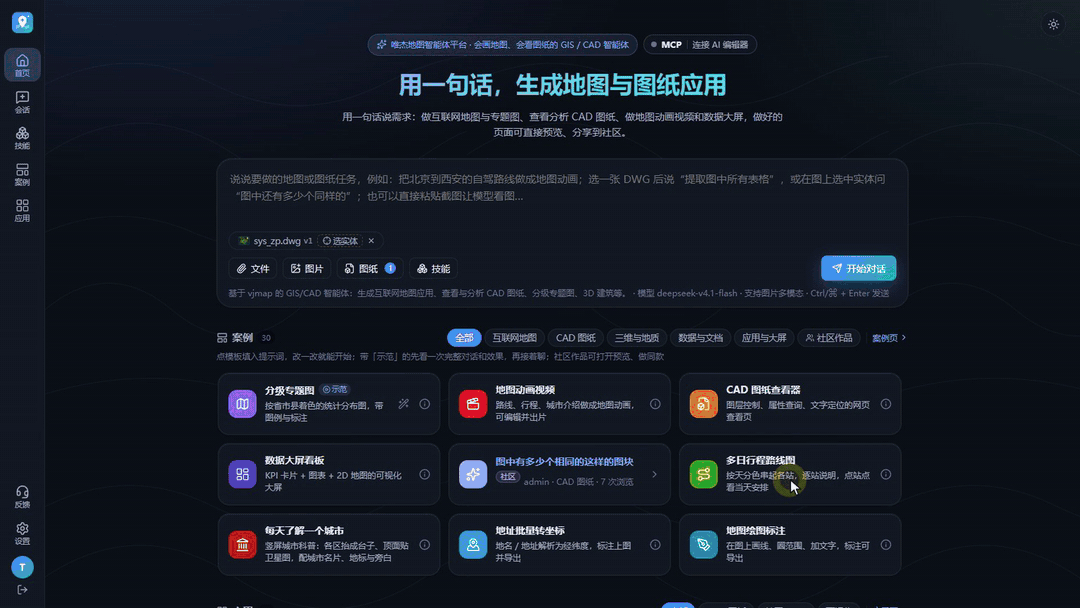

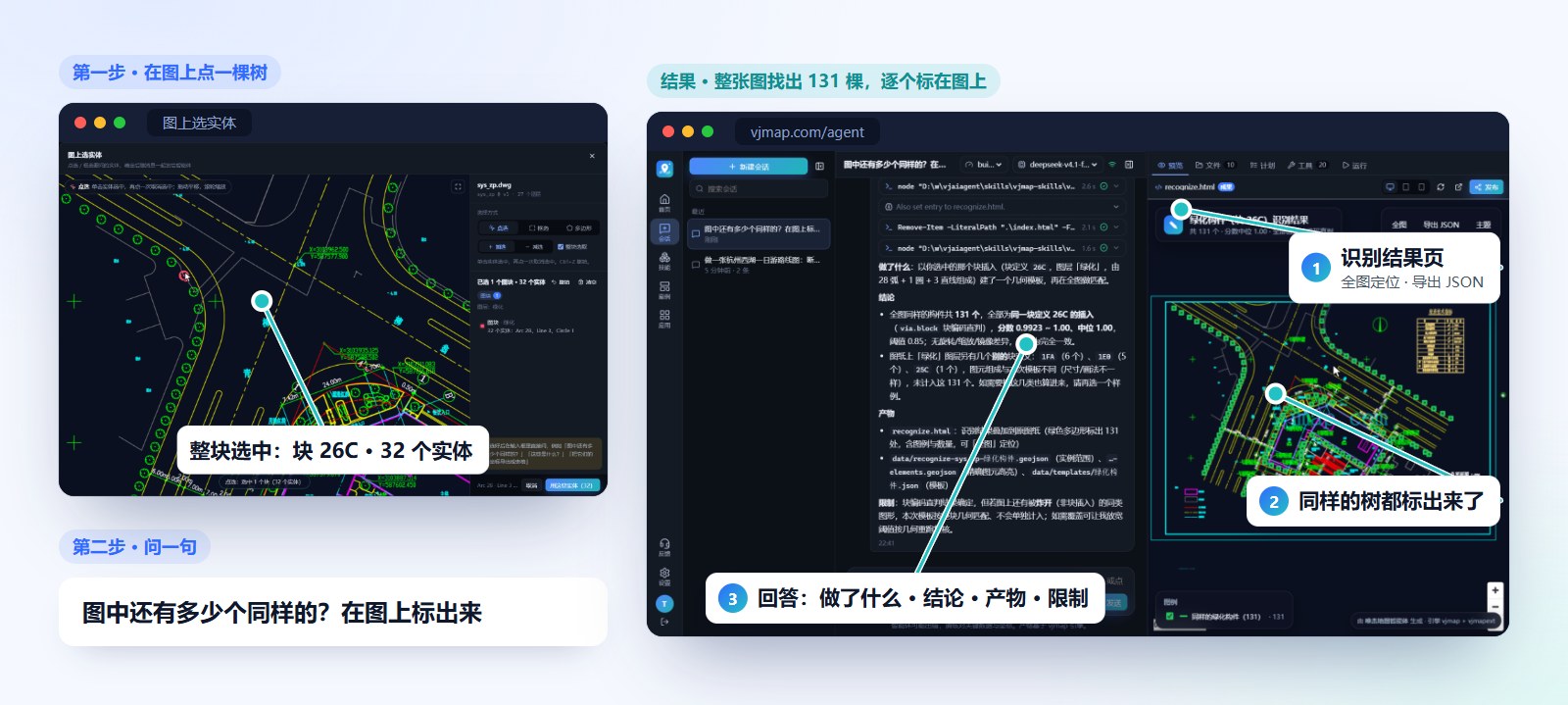

在首页点「图纸」选一张总平面图，点「选实体」在图上点一棵树，然后问：图中还有多少个同样的？在图上标出来。
智能体背后是唯杰地图服务，它能直接读取图纸里的实体、图层、块定义和坐标——这是通用 AI 做不到的。围绕 CAD 图纸，你还可以这样说：
| 你想做的事 | 可以这样说 |
|---|---|
| 叠加到地图 | 「把这张 2000 坐标系的地形图叠加到天地图上，支持透明度调节」 |
| 无坐标配准 | 「这张厂区平面图没有坐标，帮我用几个已知点把它套到卫星影像上」 |
| 多图叠加分享 | 「这三张图纸一起叠到卫星影像上，做个能分享的链接」 |
| 坐标转换 | 「这个 shp 是北京 54 的，帮我转成 CGCS2000」 |
| 图片转 CAD | 「把这张扫描的平面图转成 DXF」 |
| 统计构件 | 「这张图有多少个停车位？」 |
| 提取表格 | 「把图中的门窗表整理成 Excel」 |
| 新旧对比 | 「对比这两版总平面图，把改动的地方在图上标出来」 |
| 图纸审查 | 「审查这张建筑立面图（住宅），给出不通过和需复核的问题」 |
| 生成等高线 | 「获取图上的导线点和对应高程做三角网并出等值线，显示在底图上」 |
| 变成三维 | 「把这张总平面图做成三维场景，建筑按 height 字段拉伸」 |
| 出图导出 | 「只导出给排水图层，透明背景，导出 PDF 和 PNG」 |

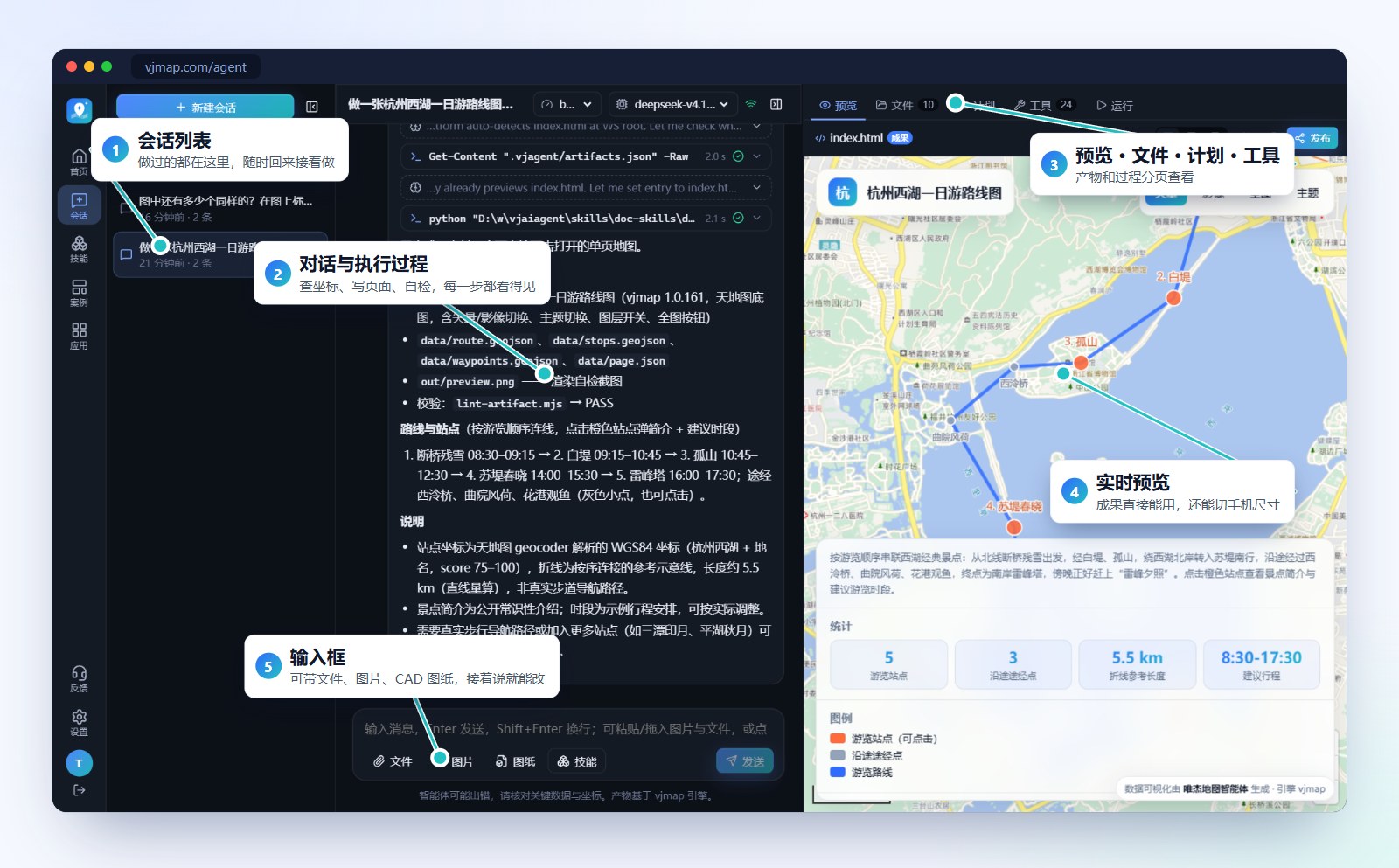

整个过程在一个对话工作台里完成：中间是对话和每一步的执行过程，右边是实时预览、生成的文件和工具调用记录；做出来的是能直接打开的网页、能下载的数据，不满意就接着说，它在原来的基础上改。

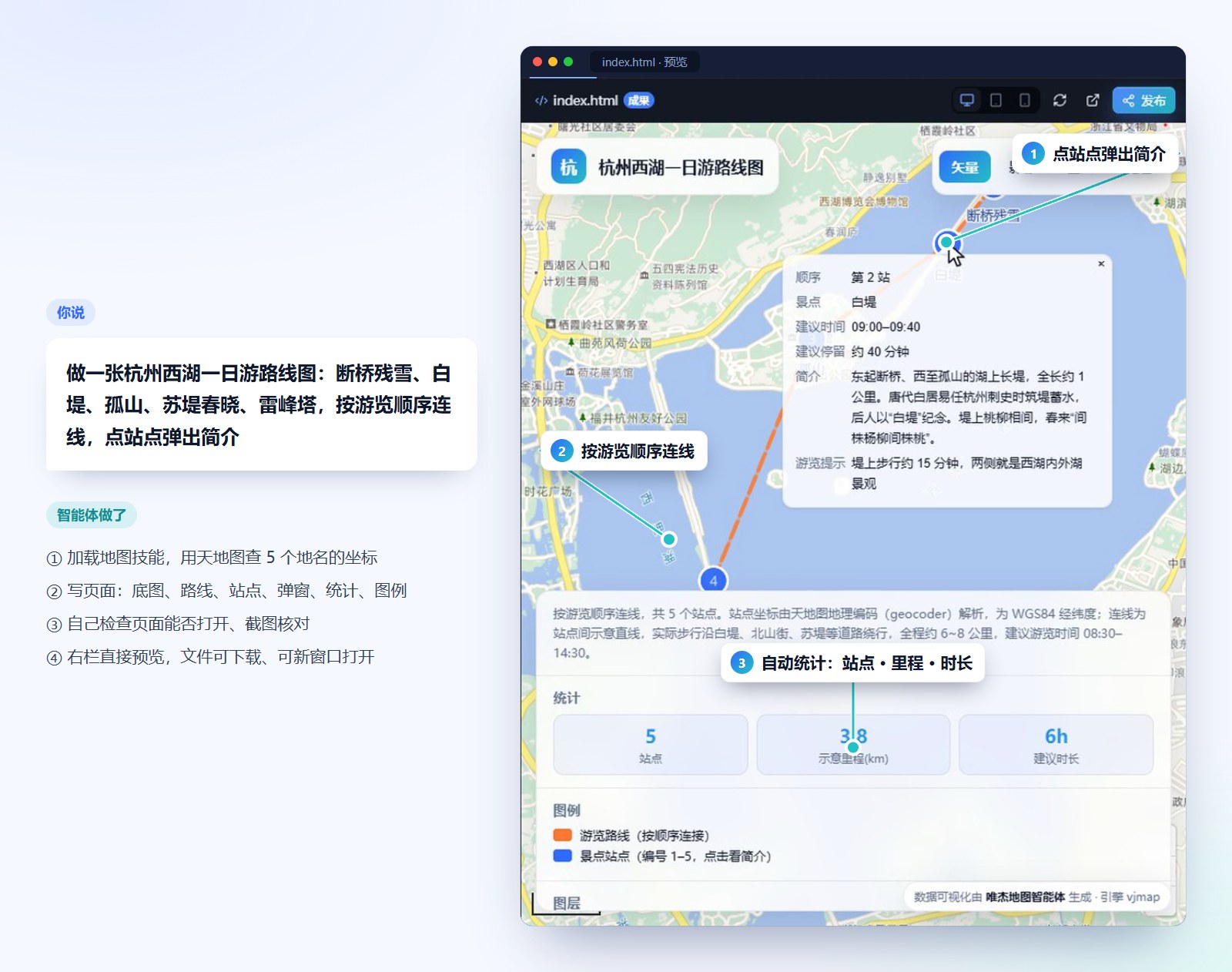

它同样擅长互联网地图：说一句「做一张杭州西湖一日游路线图，按游览顺序连线，点站点弹出简介」，它会用天地图查出真实坐标，做出一张可交互的网页地图；专题图、行程路线、地址批量转坐标、建筑高度分析也都可以。

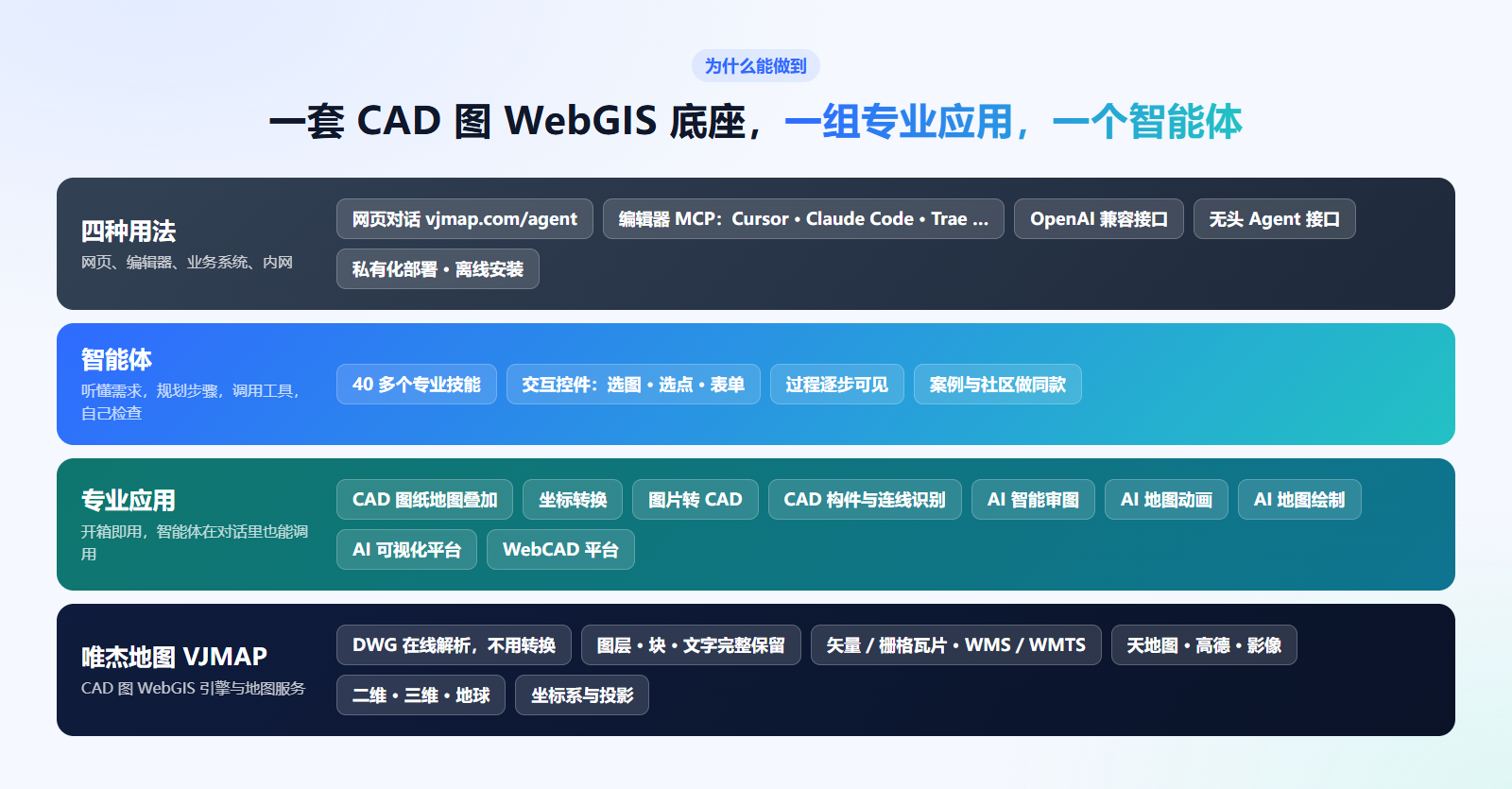

八、为什么能做到
- 底座是唯杰地图 VJMAP：多年专注 CAD 图纸的 WebGIS 引擎，DWG 在线解析、矢量与栅格瓦片、WMS / WMTS 服务、坐标系与投影、二三维一体。智能体的成果都基于它，不是「画在网页上的示意图」。
- 专业应用打磨在前：叠加、坐标转换、图片转 CAD、构件识别、审图，每个都是可以独立交付的工具，有完整的界面、参数和导出格式。
- 智能体负责「听懂」和「串起来」：40 多个专业技能覆盖 CAD 图纸、GIS、专题图、三维、文档、数据，按任务自动挑选；需要你拍板时，它会弹出选图、选点、表单等交互控件问你。

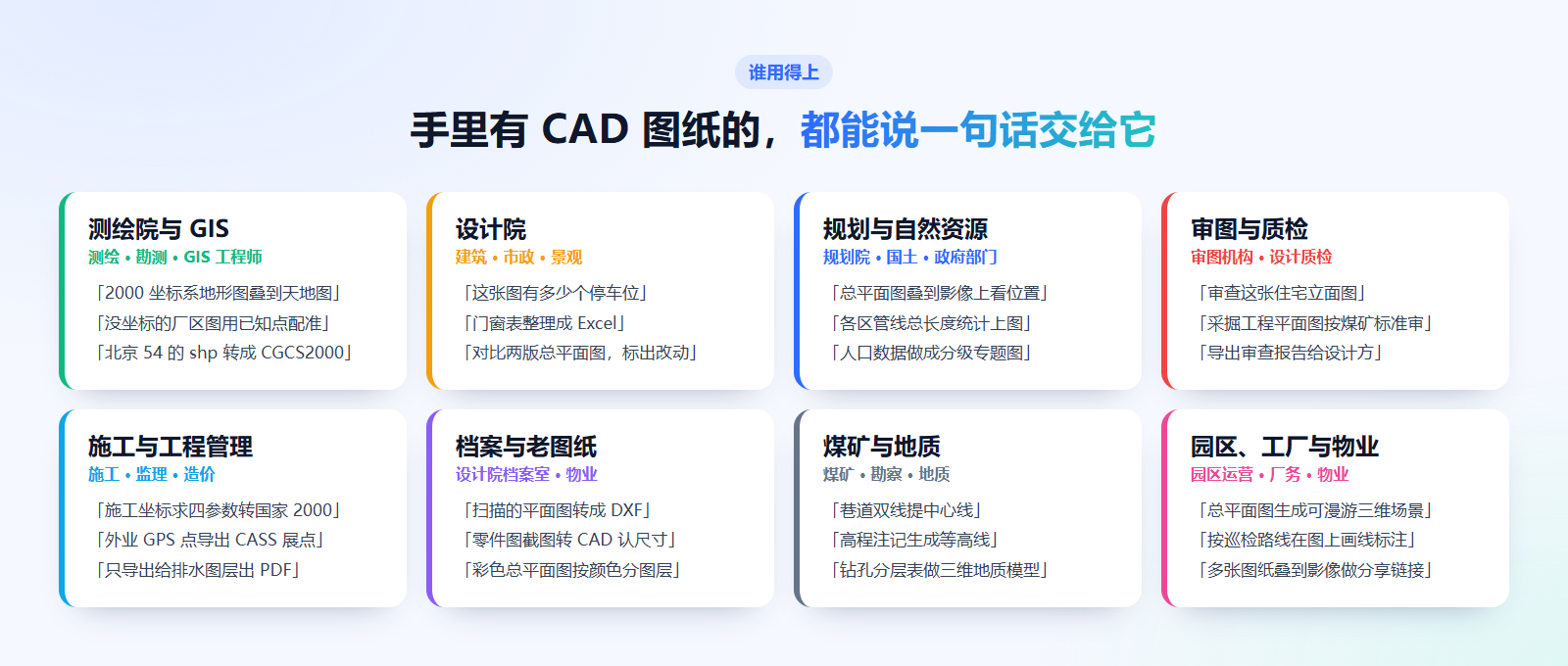

九、谁用得上
测绘院与 GIS 工程师：坐标系判定、七参数解算、外业数据批量转换、地形图叠影像，以前要在几个软件之间倒腾，现在在一个平台里完成。
设计院：数构件、抄表格、对比两版图的改动，这些机械又容易出错的活，交给识别和智能体；出图前先用智能审图过一遍。
规划与自然资源部门：总平面图、规划图叠到影像上看现状，各类统计数据做成专题图，汇报时直接打开网页。
施工与工程管理：施工坐标求四参数转国家 2000，外业 GPS 点导出 CASS 展点，按图层导出 PDF 给现场。
档案与老图纸：扫描件、照片、截图转成 DXF，让「死图」重新能改、能用。
勘察、地质与煤矿：钻孔分层表一句话建成三维地质模型，看层厚、做剖切；巷道图的高程注记生成三角网和等值线，双线提中心线，审图时按煤矿规则包检查。
园区、工厂与物业：多张图纸叠到影像上做一张能分享的「一张图」，总平面图生成可漫游的三维场景，按巡检路线在图上画线标注。
十、接进你的编辑器和业务系统

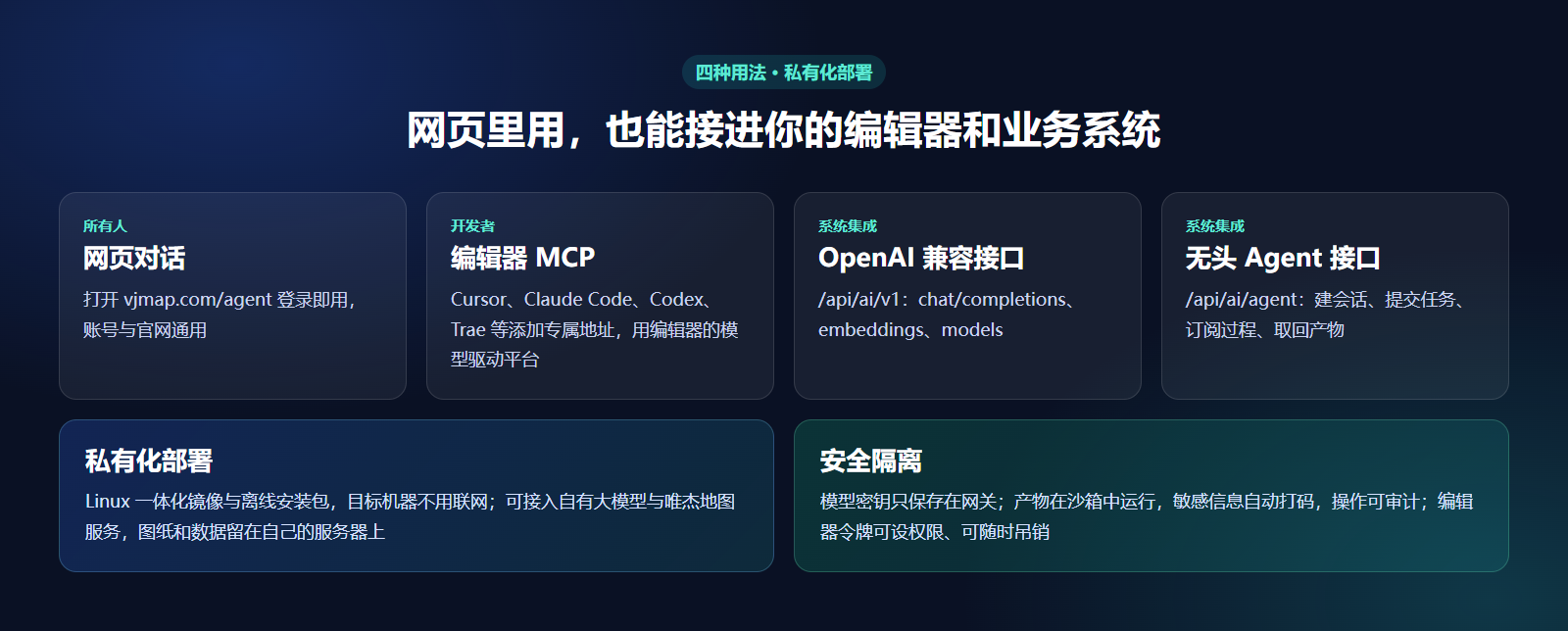

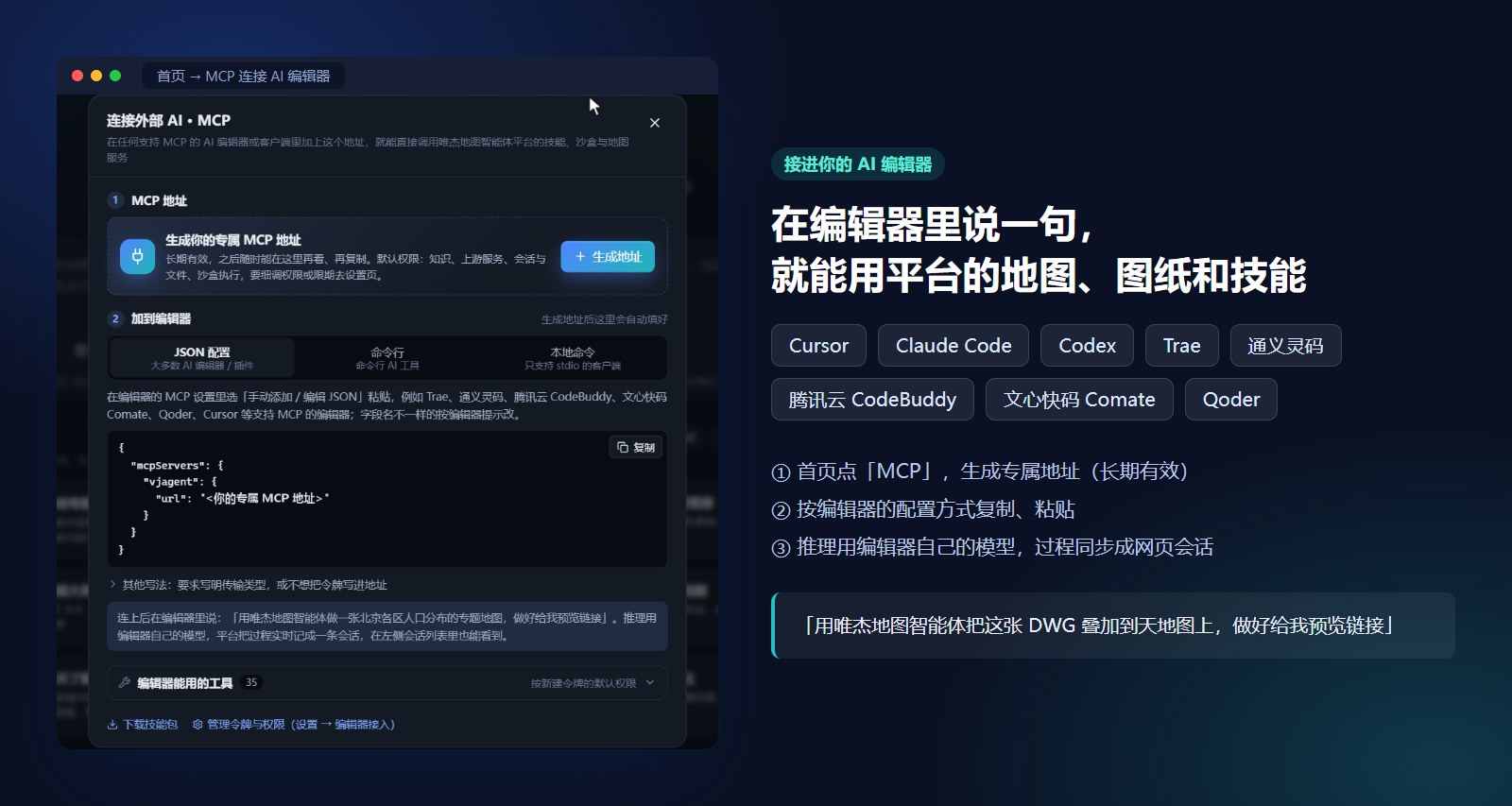

开发者可以在首页点「MCP」生成一个专属地址，粘贴到 Cursor、Claude Code、Codex、Trae、通义灵码等 AI 编辑器里，在编辑器里说一句，就能用平台的地图、图纸和技能。
需要和业务系统打通的，平台提供 OpenAI 兼容接口和无头 Agent 接口；对数据安全有要求的单位，支持私有化部署：Linux 一体化镜像与离线安装包，目标机器不用联网，图纸和数据留在自己的服务器上。
十一、5 分钟上手
- 打开 vjmap.com/agent，用唯杰地图账号登录（与官网账号通用，没有账号先注册）；
- 要用某个专业工具，点左侧「应用」打开，比如「CAD 图纸地图叠加」「坐标转换」「图片转 CAD」；
- 想省事，就在首页输入框里直接说需求，可以带上 CAD 图纸、表格和图片；
- 做好了下载、分享链接，或者发布到社区让别人「做同款」。

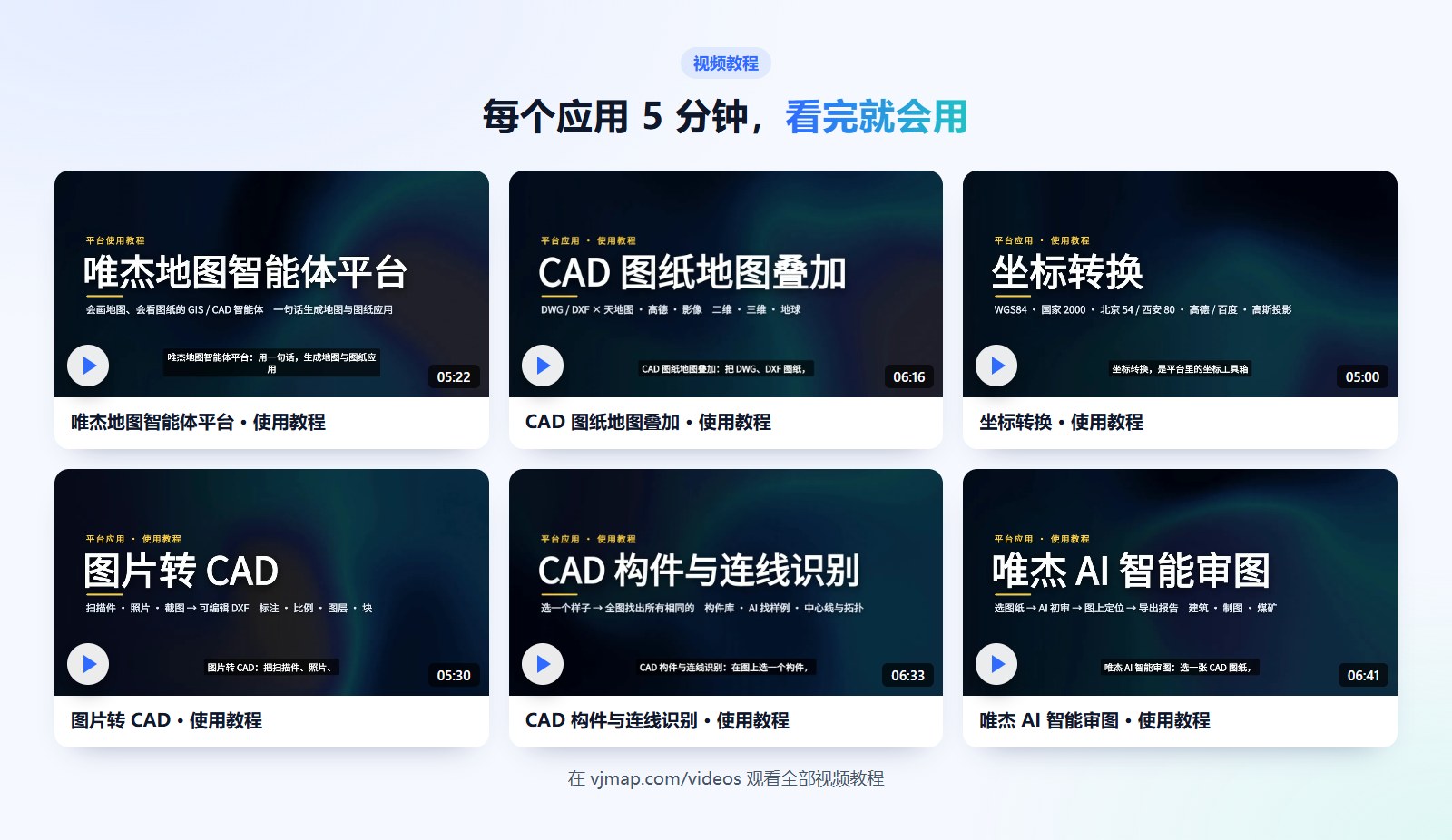

每个应用都有 5 分钟左右的视频教程，看完就会用：
常见问题
能用我自己的 DWG 图纸吗？ 可以。直接上传 DWG / DXF，或从唯杰地图服务的图纸目录中选择。
叠加、换算的结果准吗？ 坐标转换基于严密的投影和参数计算，参数解算会给出残差和中误差；自动判定坐标系会给出判定依据，配准会给出每对点的残差。智能体和 AI 识别的结果可能出错，关键数据和坐标请务必核对。
能在 Cursor 等 AI 编辑器里用吗？ 可以，通过首页的「MCP」生成专属地址接入，支持主流 AI 编辑器。
能私有化部署吗？ 可以。提供 Linux 一体化镜像与离线安装包，目标机器无需联网，部署方案请联系我们。
写在最后
CAD 和 GIS 之间，一直隔着格式、坐标系和一堆重复劳动。唯杰地图做了多年 CAD 图纸的 WebGIS，这次把积累下来的能力做成了人人都能直接用的应用，再加上一个能听懂中文的智能体：会用软件的，打开应用就能干活；不想找按钮的，说一句话就行。
现在就打开 vjmap.com/agent，把你手里那张图纸叠到地图上试试吧。
